W układach pneumatycznych podstawową wielkością kontrolowaną podczas montażu, uruchamiania i diagnostyki jest ciśnienie. Aby zmierzyć ciśnienie w konkretnej gałęzi instalacji (np. przed siłownikiem, za reduktorem lub przy zaworze), stosuje się manometr podłączony do punktu pomiarowego w tej gałęzi. Typowy manometr ma czytelną skalę w jednostkach ciśnienia (najczęściej bar lub MPa) i umożliwia szybki odczyt wartości podczas pracy układu.
Dlaczego poprawna jest odpowiedź A?

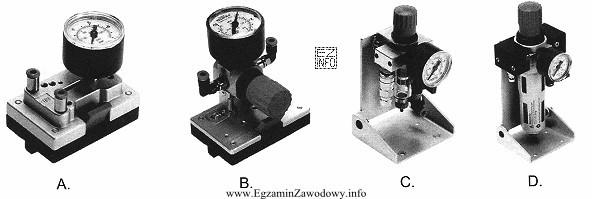

Opcja A przedstawia przyrząd przeznaczony do pomiaru ciśnienia (manometr). Jest to właściwy wybór, bo pytanie dotyczy właśnie pomiaru ciśnienia w gałęzi układu pneumatycznego, czyli lokalnego sprawdzenia warunków zasilania elementu wykonawczego lub podzespołu.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- B – przedstawia przyrząd/element, który nie służy do bezpośredniego pomiaru ciśnienia w gałęzi (często bywa to element regulacyjny lub przygotowania powietrza, który może współpracować z manometrem, ale sam nie jest przyrządem pomiarowym).
- C – odpowiada rozwiązaniu przeznaczonemu do pomiaru innej wielkości (np. przepływu) albo do innego celu diagnostycznego; nie daje bezpośredniego odczytu ciśnienia w jednostkach ciśnienia.
- D – również nie jest typowym przyrządem do pomiaru ciśnienia w pneumatyce w danej gałęzi; może być elementem wykonawczym lub pomocniczym, który nie realizuje funkcji pomiarowej ciśnienia.
Wskazówka egzaminacyjna: jeśli na rysunkach widać przyrząd z tarczą/skala i wskazówką oraz króćcem do podłączenia – sprawdź, czy skala dotyczy ciśnienia (bar/MPa). Wtedy jest to manometr właściwy do kontroli ciśnienia w gałęzi układu.
