Rysunek montażowy (często nazywany też rysunkiem złożeniowym) służy do pokazania, jak poszczególne części składają się na wyrób lub zespół oraz jak są względem siebie ustawione. W praktyce rozpoznaje się go po tym, że prezentuje kilka elementów jednocześnie (części, podzespoły, łączniki) oraz ich wzajemne połączenia. Często występują też oznaczenia elementów (np. pozycje), wymiary istotne z punktu widzenia montażu oraz informacje potrzebne do złożenia całości.

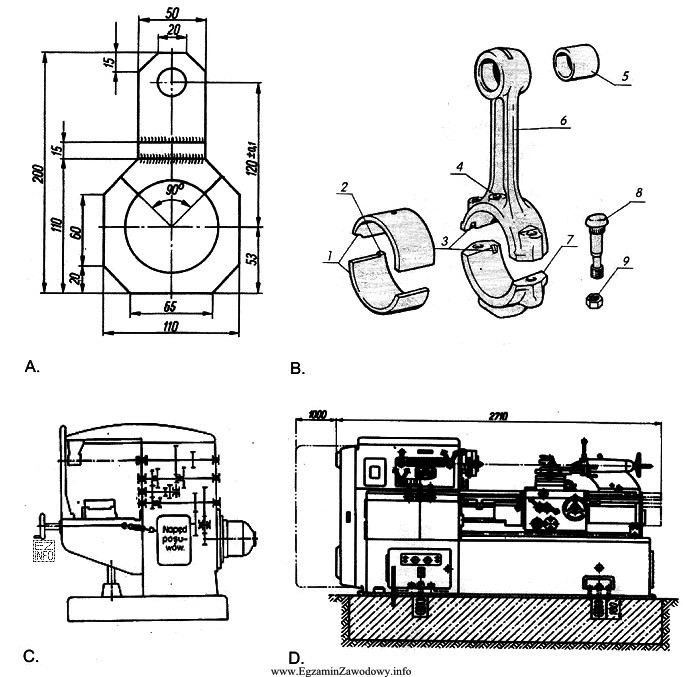

Odpowiedź "B" jest właściwa, ponieważ odpowiada rysunkowi, który przedstawia maszynę/zespół w ujęciu całościowym, z widocznymi elementami składowymi i relacjami montażowymi. Taki rysunek umożliwia ocenę, czy elementy pasują do siebie i jak mają być zmontowane.
Pozostałe odpowiedzi są niepoprawne, gdy rysunek pełni inną funkcję:
- Rysunek wykonawczy (detalu) pokazuje pojedynczy element do wytworzenia: ma pełne wymiarowanie technologiczne detalu, tolerancje, chropowatości, ale nie pokazuje całego złożenia.
- Schemat (np. elektryczny, pneumatyczny) przedstawia połączenia funkcjonalne symbolami, a nie rzeczywisty kształt i montaż elementów.
- Rysunek ogólny/poglądowy może pokazywać wygląd wyrobu, ale bez informacji charakterystycznych dla złożenia (brak jednoznacznych relacji części lub danych montażowych).
W kontekście BHP umiejętność rozpoznania rysunku montażowego bywa przydatna np. przy analizie dokumentacji maszyn: identyfikacji osłon, elementów stwarzających zagrożenia, punktów regulacji lub czynności serwisowych. Na egzaminie warto szukać na rysunku cech "złożenia": wielu części, widocznych połączeń i informacji potrzebnych do montażu całości.
