KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2018



PYTANIE NR 31.

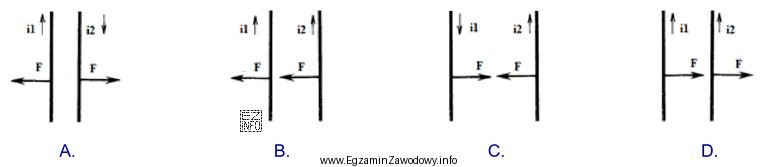

Który z rysunków obrazuje dynamiczne działanie prądu zwarciowego na dwa równoległe przewody elektryczne?
Który z rysunków obrazuje dynamiczne działanie prą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rysunek A przedstawia dwa równoległe przewody, przez które płyną prądy o przeciwnych kierunkach (i1 w górę, i2 w dół), co powoduje, że siły działające na przewody są skierowane przeciwnie do siebie, co jest charakterystyczne dla oddziaływania magnetycznego między przewodami z prądami o przeciwnych kierunkach. To zjawisko jest zgodne z regułą lewej dłoni i prawem Ampère’a, które mówi, że równoległe przewody z prądami o przeciwnych kierunkach odpychają się.
