Pogłębiacz stożkowy to narzędzie do pogłębiania stożkowego, czyli wykonywania wlotowego gniazda w otworze w kształcie stożka. Najczęściej stosuje się go wtedy, gdy element złączny ma łeb stożkowy i trzeba uzyskać efekt "na równo" (licowanie łba z powierzchnią detalu). Na rysunku technicznym lub w zestawie narzędzi rozpoznaje się go po tym, że część skrawająca tworzy wyraźny stożek, a krawędzie skrawające biegną promieniowo/śrubowo na powierzchni stożkowej.

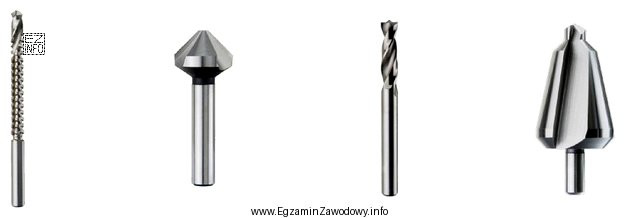

Dlaczego poprawna jest odpowiedź "Ilustracja B."? Ponieważ przedstawia narzędzie, którego część robocza ma geometrię stożkową przeznaczoną do formowania stożkowego gniazda. W praktyce taki pogłębiacz pracuje po wykonaniu otworu wiertłem i usuwa materiał głównie na wejściu otworu, tworząc stożek o odpowiednim kącie.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "Ilustracja A." – typowy błąd to pomylenie pogłębiacza stożkowego z narzędziem do innej operacji (np. wiercenia lub pogłębiania walcowego). Jeśli część robocza nie jest stożkiem (albo stożek dotyczy jedynie trzpienia), nie będzie to pogłębiacz stożkowy.
- "Ilustracja C." – rysunek może przedstawiać narzędzie o części walcowej/czołowej, które wykonuje pogłębienie płaskie (pod łeb walcowy) albo służy do wykańczania średnicy, a nie do formowania stożkowego gniazda.
- "Ilustracja D." – często bywa mylona z fazownikiem lub rozwiertakiem. Rozwiertak ma zwykle część walcową do dokładnego wykańczania średnicy otworu, a nie stożek do gniazda pod łeb stożkowy.
Wskazówka egzaminacyjna: przy tego typu zadaniach patrz najpierw na kształt części skrawającej (stożek vs walec), dopiero potem na chwyt/trzpień. O poprawności decyduje geometria powierzchni, która ma tworzyć kształt w detalu.
