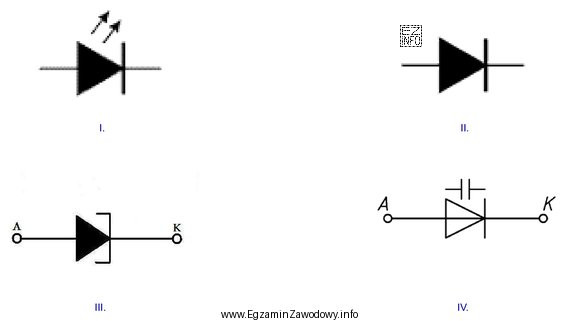

Dioda LED (dioda elektroluminescencyjna) jest na schematach oznaczana jako dioda z dodatkowym znakiem informującym o emisji światła. Tym dodatkowym znakiem są zazwyczaj dwie małe strzałki skierowane na zewnątrz, umieszczone obok symbolu diody. To graficzna wskazówka: element "wysyła" światło.
Jak odróżniać typowe symbole:
- Zwykła dioda: sam symbol diody (bez strzałek). Taki znak informuje o jednokierunkowym przewodzeniu prądu, ale nie o świeceniu.
- LED: symbol diody + strzałki na zewnątrz. Strzałki są kluczowe i często bardzo małe, więc łatwo je przeoczyć.
- Fotodioda / fototranzystor: element światłoczuły ma zwykle strzałki skierowane do elementu, bo "odbiera" światło, a nie je emituje.
- Inne elementy (np. rezystor, tranzystor): mogą mieć linie/strzałki, ale ich kształt bazowy nie jest symbolem diody.
W praktyce rolniczych systemów mechatronicznych LED spotkasz m.in. w lampkach kontrolnych na pulpitach, w sygnalizatorach czujników, w podświetleniu przycisków oraz w modułach sterujących. Umiejętność rozpoznania symbolu LED pomaga czytać schematy serwisowe, lokalizować element na wiązce/PCB i poprawnie diagnozować usterki (np. brak zasilania, odwrotna polaryzacja, uszkodzenie elementu).
Dlaczego pozostałe symbole bywają mylące? Najczęściej dlatego, że student skupia się na samym "trójkącie/kresce" diody, a ignoruje szczegół w postaci strzałek. Na egzaminie warto zawsze wykonać szybki check: czy przy symbolu diody są strzałki i w którą stronę są skierowane?
