W zadaniach z górnictwa odkrywkowego często sprawdza się umiejętność czytania dokumentacji: planów sytuacyjnych, szkiców i map z legendą znaków umownych. "Skarpa zwałowa" oznacza nachyloną powierzchnię tworzącą bok zwałowiska (zwału), czyli miejsca, gdzie odkłada się nadkład lub skałę płonną.

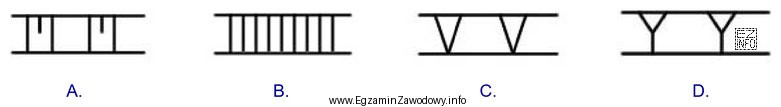

Poprawny wybór polega na rozpoznaniu symbolu, który w danej konwencji graficznej jest przypisany właśnie do skarp na zwałowisku. Taki znak powinien jednoznacznie odróżniać skarpę zwałową od innych, często mylonych elementów:
- skarpa wyrobiska – skarpa związana z krawędzią i ścianą wyrobiska, a nie ze zwałem;
- krawędź (np. górna/dolna) – linia załamania terenu, która nie musi opisywać nachylonej powierzchni skarpy;
- inne obiekty i elementy rzeźby – np. granice obszarów, drogi technologiczne, kontury robót, które mogą mieć podobną "liniową" formę znaku.
Dlatego w tym pytaniu poprawna jest odpowiedź wskazująca symbol skarpy zwałowej (oznaczona jako poprawna w kluczu). Pozostałe propozycje są niepoprawne, bo odpowiadają innym znakom umownym lub elementom terenu, które nie opisują skarpy tworzonej na zwałowisku.
Wskazówka egzaminacyjna: przed wyborem porównaj każdy znak z definicją obiektu: skarpa to powierzchnia nachylona (bok), a nie sama krawędź czy granica. Jeśli wątpisz, szukaj cech znaku, które w legendach zwykle rozróżniają skarpy wyrobisk od skarp zwałów.
