KWALIFIKACJA ELE2 - STYCZEŃ 2025 (test 3)

Wyjaśnienie poprawnej odpowiedzi:

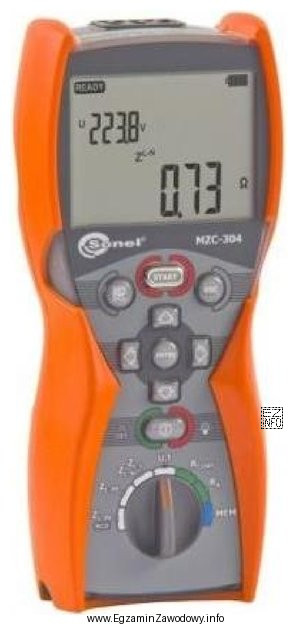

Na zdjęciu widoczny jest miernik Sonel MZC-304, który jest specjalistycznym przyrządem przeznaczonym przede wszystkim do pomiaru impedancji pętli zwarcia. Urządzenie to jest powszechnie używane przez elektryków do weryfikacji skuteczności ochrony przeciwporażeniowej w instalacjach elektrycznych. Na wyświetlaczu widać wartość napięcia (U=223,8V) oraz wynik pomiaru impedancji (0,73Ω), co potwierdza, że przyrząd ten mierzy impedancję pętli zwarcia. Miernik ten nie jest przeznaczony do pomiaru rezystancji izolacji (do tego służą mierniki izolacji), prądu upływu (używa się do tego cęgów pomiarowych lub mierników prądu upływu) ani chwilowej mocy obciążenia (do tego służą analizatory mocy lub watomierze).
