W geometrii spoin rozróżnia się m.in. wysokość lica (często traktowaną jako wzmocnienie lica) oraz szerokość lica. Są to różne parametry: wysokość opisuje "ile" lico wystaje ponad powierzchnię materiału, a szerokość mówi "jak szeroko" rozlewa się spoina na powierzchni.

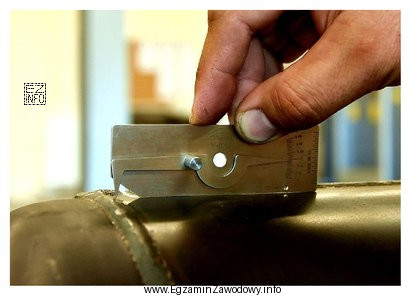

Jeżeli na rysunku pokazano wymiar mierzony w kierunku prostopadłym do powierzchni elementu (typowo od poziomu materiału rodzimego do najwyższego punktu lica), to taki zapis odpowiada pomiarowi wysokości lica spoiny doczołowej. W spoinie doczołowej ocenia się m.in. kształt lica w przekroju złącza oraz jego wzmocnienie.
Dlaczego pozostałe odpowiedzi są nieprawidłowe:
- Symetryczności spoiny – symetria dotyczy porównania dwóch stron przekroju (np. czy spoina jest "równa" względem osi złącza). To zwykle nie jest pojedynczy wymiar liniowy, lecz ocena położenia/kształtu po obu stronach.
- Wielkości spoiny pachwinowej – "wielkość" spoiny pachwinowej odnosi się do charakterystycznego wymiaru spoiny w narożu (np. grubości/gardzieli), a nie do wysokości lica spoiny doczołowej.
- Szerokości lica – szerokość lica jest wymiarem mierzonym wzdłuż powierzchni (zwykle poziomo w przekroju rysunkowym), od krawędzi wtopienia do krawędzi wtopienia. Gdy rysunek pokazuje wymiar "w górę", dotyczy wysokości, nie szerokości.
W praktyce warsztatowej takie rozróżnienie jest ważne przy kontroli jakości: nadmierna wysokość lica może wskazywać na zbyt duży nadlew/nieoptymalne parametry spawania, a zbyt mała może sugerować niedostateczne wypełnienie rowka. Umiejętność odczytu, jaki parametr jest wymiarowany, przekłada się na poprawną ocenę zgodności spoiny z wymaganiami dokumentacji.
