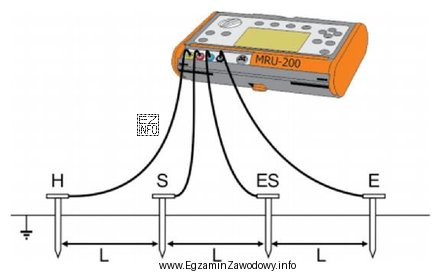

Pytanie sprawdza rozpoznanie konfiguracji podłączenia miernika widocznej na ilustracji. Układ określany jako 4p (czteropunktowy/czteroprzewodowy) z użyciem czterech elektrod (sond) jest klasycznie stosowany do pomiaru rezystywności gruntu. W praktyce dwie sondy służą do wprowadzania prądu w grunt, a dwie do pomiaru spadku napięcia. Taki rozdział toru prądowego i napięciowego ogranicza wpływ rezystancji połączeń i pozwala wyznaczać parametr gruntu, a nie tylko elementu metalowego.
Dlatego odpowiedź "Pomiar rezystywności gruntu metodą 4p." pasuje do schematu z czterema sondami rozmieszczonymi w gruncie (często w jednej linii, w równych odstępach). Taki pomiar jest użyteczny m.in. przy projektowaniu uziemień lub ocenie warunków terenowych w sąsiedztwie infrastruktury (np. obiektów technologicznych).
- "Pomiar impedancji pętli zwarcia." jest inną procedurą: wymaga zasilonej instalacji i pomiaru parametru pętli zwarciowej w obwodzie (L-PE lub L-N), a nie wbijanych sond gruntowych. Sam wygląd podłączenia z sondami terenowymi nie odpowiada temu pomiarowi.
- "Pomiar rezystancji uziemienia metodą 4p." bywa mylący, bo "4p" występuje także przy pomiarach uziemień. Jednak w kontekście typowego schematu czterech sond w gruncie (bez badanego uziomu jako osobnego obiektu/elektrody odniesienia) właściwym celem jest rezystywność gruntu, nie rezystancja konkretnego uziomu.
- "Pomiar rezystancji uziemień wielokrotnych." dotyczy sytuacji z wieloma uziomami połączonymi/oddziałującymi na siebie i wymaga innego podejścia metodycznego. Sama obecność czterech przewodów nie przesądza o "uziemieniach wielokrotnych"; potrzebny byłby opis badanego układu uziomów.
Wskazówka egzaminacyjna: gdy na rysunku widzisz cztery sondy wbite w grunt i pomiar wykonywany "w terenie", najpierw rozważ rezystywność gruntu. Gdy pomiar dotyczy instalacji pod napięciem (gniazdo, rozdzielnica) – wtedy typowe są pomiary ochronne typu pętla zwarcia.
