KWALIFIKACJA CHM6 - PAŹDZIERNIK 2016

Ciecz nielotna to taka, która w typowych warunkach magazynowania nie paruje intensywnie i nie wytwarza dużej ilości par.

W praktyce zmniejsza to wymagania dotyczące ograniczania emisji par, ale nie eliminuje wymagań wytrzymałościowych, jeśli zbiornik ma pracować pod nadciśnieniem.

Najczęściej wskazują na to cechy konstrukcji przystosowanej do nadciśnienia: zwarta bryła, elementy zamknięcia dobrane do przenoszenia naprężeń od ciśnienia oraz typowe wyposażenie zabezpieczające.

Zbiorniki atmosferyczne mają zwykle inną konstrukcję i pracują blisko ciśnienia otoczenia.

"Nielotna" opisuje zachowanie cieczy (parowanie), a "pod zwiększonym ciśnieniem" narzuca wymagania mechaniczne i bezpieczeństwa.

Nawet jeśli ciecz słabo paruje, nadciśnienie w zbiorniku generuje dodatkowe obciążenia, więc typ zbiornika musi być dobrany przede wszystkim do ciśnienia roboczego.

Nie. Duża pojemność często kojarzy się ze zbiornikami atmosferycznymi, ale to tylko skojarzenie.

W doborze decydują warunki pracy: jeśli wymagane jest nadciśnienie, trzeba wybrać konstrukcję przeznaczoną do pracy ciśnieniowej, nawet przy dużej skali magazynowania.

Główne ryzyko to przekroczenie dopuszczalnych naprężeń i utrata szczelności, co może prowadzić do uszkodzeń, wycieku i zagrożenia dla ludzi oraz instalacji.

Zbiornik atmosferyczny jest projektowany na inne obciążenia niż zbiornik ciśnieniowy, więc nie powinien być tak używany.

Typowe są elementy służące do kontroli i zabezpieczenia pracy: pomiar ciśnienia, armatura odcinająca i urządzenia ograniczające skutki wzrostu ciśnienia.

Dobór zależy od medium i procesu, ale idea jest stała: kontrolować ciśnienie i zapewnić bezpieczne odprowadzenie w razie awarii.

Dzieje się tak, gdy wymaga tego technologia (np. utrzymanie parametrów procesu), logistyka instalacji lub sposób tłoczenia medium.

Nadciśnienie może też wynikać z pracy w układzie zamkniętym albo z konieczności ograniczania kontaktu z atmosferą. Wtedy dobór zbiornika musi uwzględniać ciśnienie robocze.

Najczęstszy błąd to wybór zbiornika "największego na rysunku" i zignorowanie warunku nadciśnienia.

Drugi błąd to mylenie pojęć: nielotność kojarzona jest z brakiem wymagań bezpieczeństwa. Tymczasem nawet nielotna ciecz pod nadciśnieniem wymaga odpowiedniej konstrukcji i zabezpieczeń.

Postępuj w kolejności:

1. Odczytaj warunki: rodzaj medium, pojemność, ciśnienie.
2. Ustal, czy potrzebny jest zbiornik atmosferyczny czy ciśnieniowy.

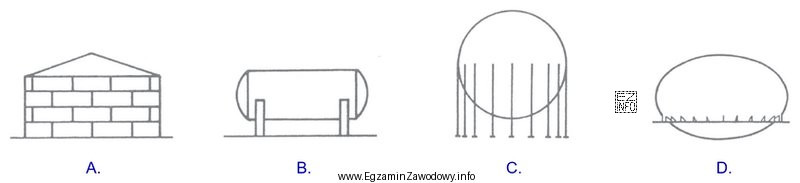

3. Porównaj z rysunkami: wybierz wariant zgodny z ciśnieniem roboczym.

Dopiero na końcu uwzględnij pojemność jako kryterium pomocnicze.

Zwykle nie trzeba cytować norm, ale trzeba rozumieć zasady: ciśnienie robocze determinuje typ konstrukcji.

Jeśli na rysunkach jeden wariant jest jednoznacznie zbiornikiem ciśnieniowym, to on będzie właściwy do pracy pod nadciśnieniem. Normy i przepisy są tłem, a nie treścią odpowiedzi.
