KWALIFIKACJA INF6 - STYCZEŃ 2022



PYTANIE NR 37.

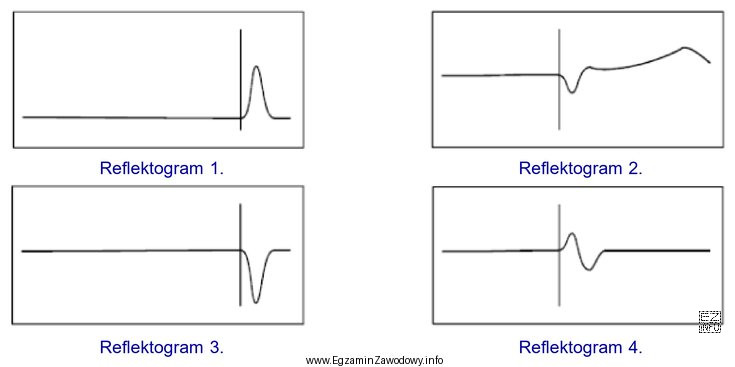

Który z zamieszczonych przykładowych reflektogramów TDR obrazuje zwarcie żył w miedzianym torze symetrycznym?
Który z zamieszczonych przykładowych reflektogramów TDR obrazuje
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Reflektogram 3 pokazuje charakterystyczny, ostry spadek sygnału, który następnie powraca do poziomu bliskiego zeru, co jest typowe dla zwarcia. W reflektogramie 1 i 4 obserwujemy odbicia, które są bardziej typowe dla innych rodzajów nieciągłości, takich jak zakończenia kabla lub inne rodzaje uszkodzeń. Reflektogram 2 pokazuje stopniowy spadek, co może sugerować tłumienie sygnału, ale nie zwarcie.
