KWALIFIKACJA MEC5 - CZERWIEC 2020



PYTANIE NR 6.

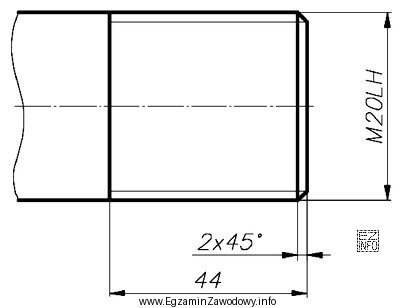

Który zabieg obróbki skrawaniem należy przeprowadzić na powierzchni oznaczonej na rysunku M20LH?
Ilustracja przedstawia techniczny rysunek części mechanicznej, najprawdopodobniej wałka lub elementu cylindrycznego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Oznaczenie "M20… LH" na rysunku odnosi się do gwintu metrycznego (średnica nominalna 20 mm, z dodatkowym wyróżnikiem). Aby uzyskać taką cechę na powierzchni, wykonuje się operację nacinania/wykonywania gwintu, a nie toczenie wykańczające ani frezowanie rowka czy płaszczyzny.

Pełne wyjaśnienie:

W zapisie rysunkowym elementów maszyn oznaczenie rozpoczynające się od litery M oraz liczby (np. M20) dotyczy gwintu metrycznego o średnicy nominalnej 20 mm. Dodatkowe symbole w oznaczeniu (np. dotyczące kierunku zwoju) precyzują cechę, ale kluczowe jest to, że dana powierzchnia ma mieć gwint.

Jeśli na wskazanej powierzchni ma powstać gwint, właściwym zabiegiem obróbki skrawaniem jest nacinanie (wykonywanie) gwintu. W praktyce można to realizować różnymi metodami (np. nożem tokarskim do gwintów, gwintownikiem, narzynką, frezem do gwintów), ale w ujęciu ogólnym operacja nazywa się nacinaniem/obróbką gwintu.

Dlaczego pozostałe odpowiedzi nie pasują?

  • "Toczenie wykańczające" służy do uzyskania wymaganej gładkości i dokładności wymiaru powierzchni obrotowych (np. średnicy wałka), ale samo w sobie nie tworzy zarysu gwintu.
  • "Frezowanie rowka pod wpust" dotyczy wykonania rowka w wale lub piaście na wpust pryzmatyczny; jest to inna cecha konstrukcyjna niż gwint i ma inne oznaczenia na rysunku.
  • "Frezowanie powierzchni płaskiej" dotyczy obróbki płaszczyzn (np. baz, podparć), a nie cech śrubowych takich jak gwint.

Wskazówka egzaminacyjna: gdy w oznaczeniu widzisz literę M i liczbę (np. M10, M20), najpierw rozważ, czy nie chodzi o gwint. Następnie dopasuj operację do cechy: gwint → nacinanie/wykonywanie gwintu; rowek → frezowanie rowka; płaszczyzna → frezowanie/planowanie; średnica dokładna → toczenie wykańczające.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza zapis M20 na rysunku technicznym?
Zapis M20 oznacza gwint metryczny o średnicy nominalnej 20 mm. W praktyce wskazuje, że na danym fragmencie elementu (np. wałka lub otworu) trzeba wykonać gwint, a nie tylko obrobić gładką średnicę.
Jak rozpoznać, że na rysunku chodzi o wykonanie gwintu?
Najczęściej sygnałem jest oznaczenie zaczynające się od litery M oraz liczby (np. M8, M16, M20) umieszczone przy wskazanej powierzchni. Jeśli jest to przy danym odcinku walca/otworu, zwykle oznacza to wymaganie wykonania gwintu.
Dlaczego poprawną operacją jest nacinanie gwintu?
Gwint jest cechą śrubową o określonym profilu. Aby go uzyskać, trzeba wykonać zarys gwintu narzędziem do gwintów (np. nożem, gwintownikiem, frezem do gwintów). Toczenie wykańczające lub frezowanie płaszczyzny nie tworzą profilu gwintu.
Czy toczenie wykańczające może zastąpić nacinanie gwintu?
Nie. Toczenie wykańczające poprawia dokładność i chropowatość powierzchni obrotowej, ale nie wytwarza zwoju i profilu gwintu. Może być wykonane przed gwintowaniem, aby przygotować średnicę pod gwint, lecz nie jest operacją tworzącą gwint.
Co to jest zabieg obróbki skrawaniem w kontekście gwintów?
To konkretna czynność technologiczna, która usuwa materiał wiórem, aby uzyskać wymaganą cechę. Dla gwintu jest to np. nacinanie nożem tokarskim, gwintowanie gwintownikiem lub frezowanie gwintu. W pytaniach egzaminacyjnych zwykle oczekuje się odpowiedzi ogólnej: "nacinanie gwintu".
Jakie są typowe pomyłki przy pytaniach o oznaczenia M?
Częstym błędem jest skojarzenie elementu z wałkiem i wybór "toczenia wykańczającego" bez sprawdzenia, że zapis M… dotyczy gwintu. Inna pomyłka to wybór rowka pod wpust, bo wały często mają wpusty, ale to zupełnie inna cecha i inne oznaczenia.
Czy frezowanie rowka pod wpust ma związek z oznaczeniem M20?
Nie bezpośrednio. Oznaczenie M20 odnosi się do gwintu, natomiast rowek pod wpust opisuje się innymi wymiarami i symbolami. Rowek wykonuje się frezowaniem, dłutowaniem lub przeciąganiem, ale nie wynika to z samego zapisu M…
Kiedy stosuje się frezowanie powierzchni płaskiej zamiast gwintowania?
Frezowanie powierzchni płaskiej stosuje się, gdy dokumentacja wymaga uzyskania płaszczyzny (bazy, podparcia, przylgni). Jeśli rysunek wymaga gwintu (np. M20), to celem jest zarys śrubowy, więc potrzebna jest operacja wykonywania gwintu, a nie obróbka płaszczyzny.
Jakie narzędzia mogą służyć do nacinania gwintu w praktyce?
W praktyce gwint wykonuje się m.in. nożem do gwintów na tokarce, gwintownikiem (gwint wewnętrzny), narzynką (gwint zewnętrzny) lub frezem do gwintów na frezarce/CNC. W testach często nie pyta się o narzędzie, tylko o sam zabieg: "nacinanie gwintu".
Jak przygotować się do takich pytań na egzaminie MEC.3?
Ćwicz łączenie oznaczeń z rysunku z operacjami technologicznymi: gwint → nacinanie, rowek → frezowanie rowka, płaszczyzna → frezowanie, średnica dokładna → toczenie wykańczające. Pomaga też rozwiązywanie arkuszy z poprzednich lat i analiza, co oznacza dany zapis.
info

Statystycznie 69% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że oznaczenie "M20… LH" na rysunku odnosi się do gwintu metrycznego (średnica nominalna 20 mm, z dodatkowym wyróżnikiem).

Materiały:

  • Podręczniki/kompendia z podstaw obróbki skrawaniem (toczenie, frezowanie, gwintowanie)
  • Materiały dydaktyczne z rysunku technicznego maszynowego (oznaczenia gwintów, wałów, rowków)
  • Karty technologiczne i przykładowe procesy wytwarzania wałów i tulei z gwintami
