KWALIFIKACJA ELM1 - STYCZEŃ 2022



PYTANIE NR 9.

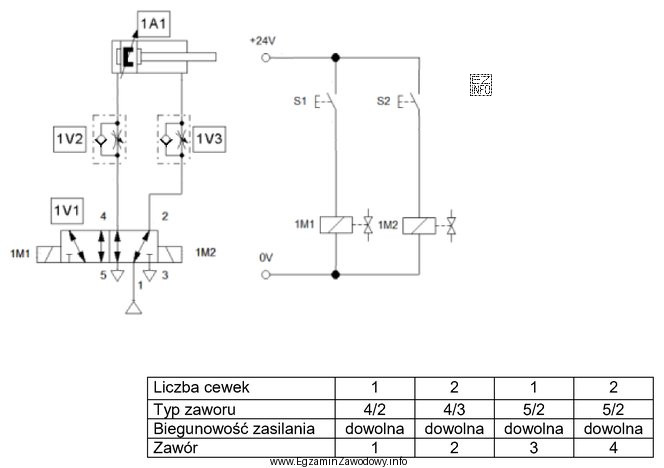

Który zawór rozdzielający należy zamontować w układzie elektropneumatycznym przedstawionym na rysunku?
Który zawór rozdzielający należy zamontować w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu elektropneumatycznego i tabeli zaworów, odpowiedni zawór do zastosowania w układzie to zawór o numerze 4. Zawór ten posiada 2 cewki, co jest zgodne z wymaganiami układu, który wymaga sterowania dwoma stanami (włącz/wyłącz). Typ zaworu 5/2 wskazuje na możliwość przełączania pięciu portów z dwoma pozycjami, co jest odpowiednie dla sterowania dwoma siłownikami pneumatycznymi w układzie.
