KWALIFIKACJA ELM3 - CZERWIEC 2016



PYTANIE NR 16.

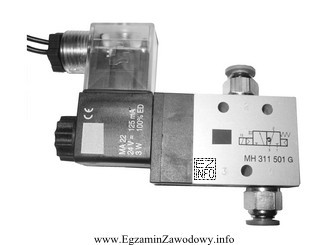

Który zawór został przedstawiony na rysunku?
Który zawór został przedstawiony na rysunku?
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na zdjęciu widoczny jest zawór z symbolami cewki elektrycznej oraz dwoma przewodami wychodzącymi, co wskazuje na sterowanie elektryczne. Zawór posiada trzy porty (wejście, wyjście i wyjście spustowe) oraz dwa możliwe położenia (otwarty/zamknięty), co odpowiada oznaczeniu 3/2. Brak dodatkowych elementów sterujących, takich jak dźwignie czy przyciski, potwierdza sterowanie jednostronne.
