KWALIFIKACJA ELM6 - CZERWIEC 2018



PYTANIE NR 4.

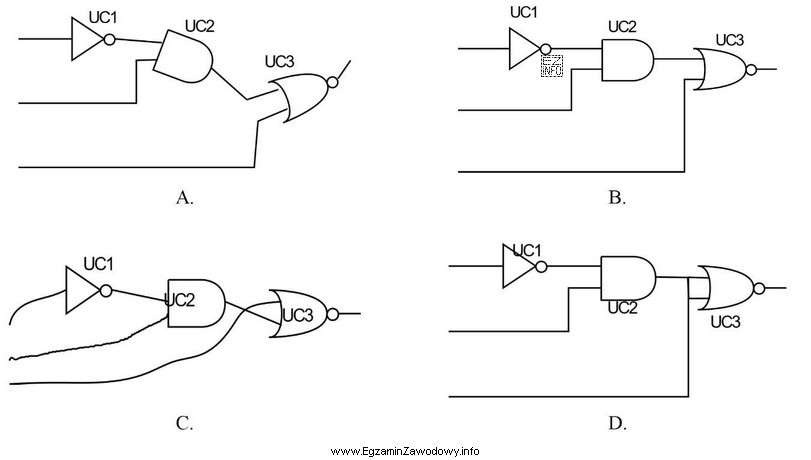

Który ze schematów przedstawiających fragment układu cyfrowego został narysowany zgodnie z obowiązującymi zasadami rysowania schematów elektrycznych i elektronicznych?
Który ze schematów przedstawiających fragment układu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat B został narysowany zgodnie z zasadami rysowania schematów elektrycznych i elektronicznych: linie sygnałowe są prowadzone prosto, nie przecinają się niepotrzebnie, a elementy są rozmieszczone czytelnie i zgodnie z normami.
