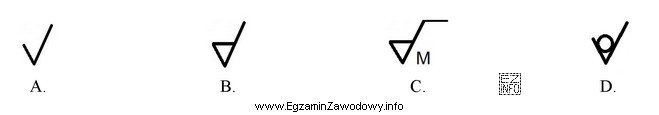

W rysunku technicznym maszynowym wymagania dotyczące jakości powierzchni zapisuje się za pomocą znaku chropowatości wraz z dodatkowymi informacjami. W tym typie zadania trzeba rozpoznać symbol, który jednocześnie:
- określa sposób wytworzenia – w poleceniu wskazano powierzchnię otrzymaną obróbką skrawaniem, czyli z wymaganiem usuwania materiału (to jest informacja technologiczna, a nie tylko "jakość powierzchni");
- podaje wartość chropowatości – najczęściej jako parametr, np. Ra, umieszczony przy znaku;
- uwzględnia kierunkowość struktury – czyli układ śladów obróbki (tzw. lay), który bywa istotny np. dla uszczelnień, tarcia, zużycia czy współpracy pasowań.
Odpowiedź uznana za poprawną to ta, w której na symbolu widać komplet wymaganych elementów: wymóg obróbki skrawaniem, wartość chropowatości oraz oznaczenie kierunkowości. Pozostałe propozycje są błędne, gdyż zwykle brakuje w nich jednego z warunków: albo nie narzucają skrawania (dopuszczają powierzchnię "jak otrzymano"), albo nie zawierają oznaczenia kierunkowości, albo pokazują symbol, który dotyczy innego sposobu wytworzenia/ograniczenia technologicznego.
Wskazówka egzaminacyjna: najpierw czytaj polecenie jak listę wymagań (skrawanie + wartość + kierunkowość), a dopiero potem porównuj rysunki odpowiedzi. To zmniejsza ryzyko pomylenia podobnych znaków i wybrania symbolu na podstawie samego "wyglądu" albo samej liczby.
