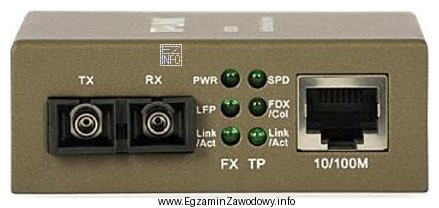

Ilustracja przedstawia media konwerter Ethernet–światłowód. Po stronie światłowodowej widoczne są dwa złącza ST opisane jako TX (nadawanie) oraz RX (odbiór). Taki układ oznacza połączenie dwuwłóknowe: jedno włókno służy do nadawania, a drugie do odbioru.
Między urządzeniem aktywnym (media konwerterem) a przełącznicą światłowodową standardowo wykonuje się połączenie krosowe, czyli przy użyciu patchcordu. W praktyce oznacza to zastosowanie przewodu elastycznego, przeznaczonego do częstych przepięć i krótkich połączeń w szafie/na przełącznicy. Ponieważ potrzebne są dwa włókna (TX i RX), właściwy jest patchcord duplex (dwa złączone przewody simplex).
Dlaczego poprawna jest odpowiedź "W-NOTKSd J duplex"?
- W wskazuje na kabel wewnętrzny typowy dla połączeń krosowych (patchcordów).
- duplex odpowiada wymaganiu dwóch włókien dla torów TX i RX.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- ZW-NOTKSd 4 Jn flex oraz ZW-NOTKSd 2 G/62,5 mają oznaczenie ZW, czyli odnoszą się do kabli o charakterze instalacyjnym/uniwersalnym. Są one typowo przeznaczone do prowadzenia w trasach kablowych, a nie jako przewody krosowe do urządzeń i przełącznicy.
- W-NOTKSd (1x2) G/50 nie jest właściwym doborem do pokazanego zastosowania: wprowadza inne parametry/konstrukcję (m.in. odniesienie do włókna wielomodowego), co nie wynika z potrzeb typowego połączenia media konwertera z dwoma portami TX/RX.
Wskazówka egzaminacyjna: gdy widzisz oddzielne gniazda TX i RX, najpierw ustal liczbę wymaganych włókien (zwykle 2), a dopiero potem dobieraj typ przewodu (najczęściej patchcord duplex do krosowania).
