KWALIFIKACJA MOT2 - CZERWIEC 2016

PYTANIE NR 32.
Którym przyrządem można dokonać pomiaru ciągłości przewodu antenowego CB?

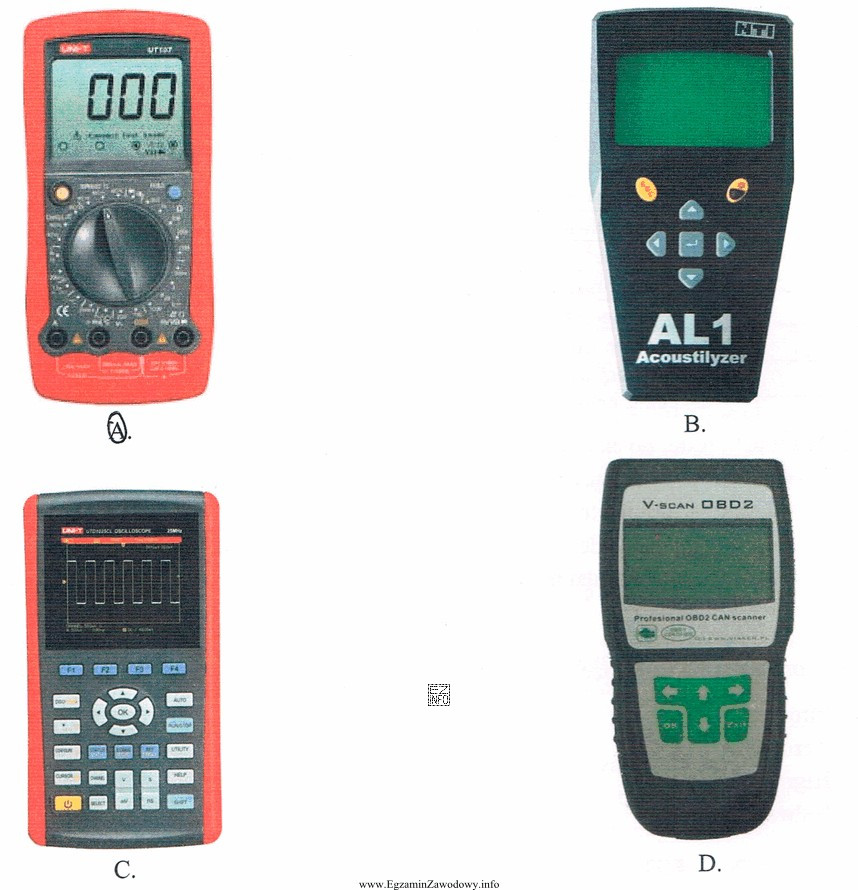

Ilustracja przedstawia cztery różne przyrządy pomiarowe, które mogą być używane w kontekście elektromechaniki pojazdów
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pomiar ciągłości przewodu wykonuje się miernikiem uniwersalnym ustawionym na test ciągłości (brzęczyk) lub pomiar rezystancji. Taki przyrząd pozwala szybko wykryć przerwę w żyle/ekranie oraz sprawdzić, czy nie ma zwarcia między żyłą a ekranem.

Pełne wyjaśnienie:

Pomiar ciągłości przewodu antenowego CB polega na sprawdzeniu, czy między badanymi punktami istnieje elektryczne połączenie o bardzo małej rezystancji. Do tego służy miernik uniwersalny (multimetr) pracujący jako omomierz lub w trybie testu ciągłości (często z sygnałem dźwiękowym).

Dlaczego to jest właściwy wybór?
Multimetr w trybie ciągłości/rezystancji pozwala:

  • wykryć przerwę w przewodzie (rezystancja bardzo duża / brak sygnału ciągłości),
  • potwierdzić ciągłość żyły lub ekranu (rezystancja bliska zeru / sygnał brzęczyka),
  • sprawdzić zwarcie między żyłą a ekranem (niepożądana ciągłość między nimi).

Jak wykonać sprawdzenie w praktyce (logika pomiaru):

  1. Odłącz przewód od radiotelefonu i anteny, aby nie mierzyć przez inne elementy.
  2. Sprawdź ciągłość żyły od jednego końca do drugiego.
  3. Sprawdź ciągłość ekranu/masy od jednego końca do drugiego.
  4. Sprawdź, czy nie ma ciągłości między żyłą a ekranem (to kontrola zwarcia).

Dlaczego pozostałe typowe przyrządy są błędne w takim pytaniu?
Urządzenia do obserwacji przebiegów lub sygnałów radiowych nie służą do prostego stwierdzenia "jest/nie ma połączenia" w przewodzie i są nieadekwatne, gdy celem jest wykrycie przerwy lub zwarcia. Z kolei mierniki SWR służą do oceny dopasowania anteny i pracy zestawu w.cz., a nie do podstawowego testu przewodu w kategorii ciągłości DC.

Wskazówka egzaminacyjna: gdy w pytaniu pojawia się słowo "ciągłość", najczęściej oczekuje się odpowiedzi: multimetr/omomierz w funkcji testu ciągłości. To najszybsza i najprostsza metoda w diagnostyce instalacji w pojeździe.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Najczęściej używa się multimetru ustawionego na test ciągłości (brzęczyk) albo na pomiar rezystancji. Pozwala to szybko stwierdzić, czy przewód ma przerwę oraz czy nie ma zwarcia między żyłą a ekranem.
Test ciągłości to funkcja, w której miernik sygnalizuje (często dźwiękiem), że między sondami jest połączenie o niskiej rezystancji. To ułatwia wykrywanie przerw w przewodach i złych styków bez patrzenia cały czas na wyświetlacz.
Odłącz kabel od urządzeń, ustaw multimetr na ciągłość/omomierz i zmierz od końca do końca środkową żyłę. Poprawny wynik to bardzo mała rezystancja. Brak wskazania lub bardzo duża rezystancja sugeruje przerwę.
Ustaw multimetr na test ciągłości i przyłóż sondy: jedna do żyły, druga do ekranu (masy) tego samego końca kabla. Nie powinno być sygnału ciągłości. Jeśli jest, przewód lub złącze może być uszkodzone albo źle zmontowane.
Woltomierz służy do pomiaru napięcia, a nie do sprawdzania, czy przewód jest przerwany. Do ciągłości potrzebujesz informacji o rezystancji lub połączeniu elektrycznym, dlatego stosuje się omomierz albo funkcję ciągłości w multimetrze.
Miernik SWR służy głównie do oceny dopasowania anteny i parametrów pracy w.cz. Może być przydatny w diagnostyce zestawu CB, ale do prostego sprawdzenia przerwy lub zwarcia w przewodzie szybciej i pewniej używa się multimetru (ciągłość/omomierz).
Częste objawy to słabszy zasięg, zakłócenia, problemy z odbiorem/nadawaniem lub niestabilne wskazania podczas strojenia. Przyczyną bywa przerwa żyły, uszkodzony ekran (masa), zawilgocone złącze albo zwarcie żyły do ekranu po zgnieceniu przewodu.
Wynik bywa mylący, gdy mierzysz bez odłączania kabla od urządzeń (prąd może płynąć przez inne elementy) albo gdy złącza są skorodowane i dają "raz jest, raz nie ma". Dlatego warto odłączyć przewód i poruszać złączem podczas pomiaru.
Do szybkiego "jest/nie ma połączenia" wygodniejszy jest brzęczyk ciągłości. Gdy chcesz ocenić jakość styku (np. czy nie ma dużej rezystancji na złączu), lepiej użyć pomiaru omów, bo zobaczysz konkretną wartość rezystancji.
Najczęstsze błędy to: pomiar bez odłączenia kabla od radia/anteny, pomylenie punktów pomiarowych (żyła vs ekran), brak sprawdzenia zwarcia żyła–ekran oraz ocenianie wyniku "na oko" bez stabilnego kontaktu sond z metalowymi częściami złącza.
