Pomiar częstotliwości sygnału sterującego w układach elektronicznych pojazdu wymaga narzędzia, które potrafi wiarygodnie analizować przebieg w domenie czasu. W praktyce w instalacjach nadwozia spotyka się sygnały impulsowe (np. prostokątne) oraz sterowanie PWM, gdzie istotne są: częstotliwość, okres, wypełnienie i stabilność przebiegu.

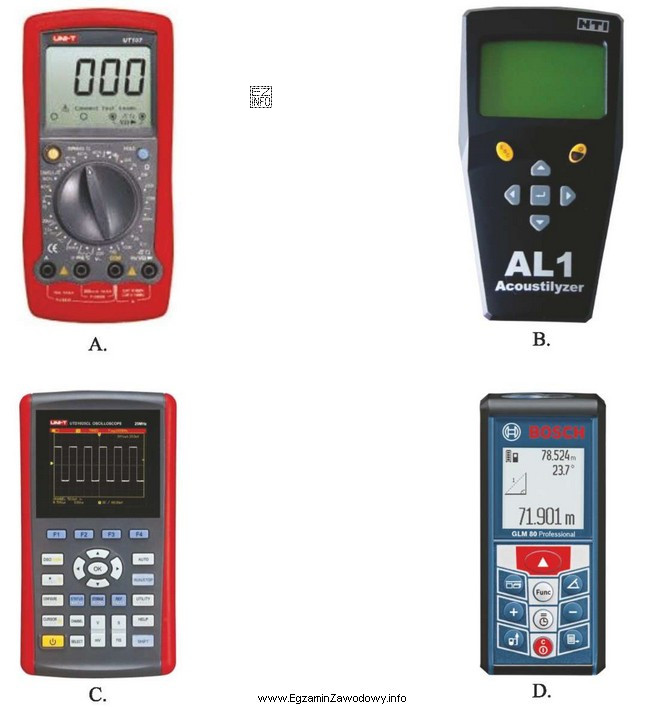

Dlatego poprawnym wyborem jest oscyloskop cyfrowy, ponieważ:
- pozwala zobaczyć rzeczywisty kształt sygnału (czy jest impulsowy, zniekształcony, zaszumiony),
- umożliwia ustawienie wyzwalania i podstawy czasu, aby przebieg był stabilny i czytelny,
- często ma funkcje automatycznych pomiarów, w tym częstotliwości, okresu i wypełnienia,
- ułatwia wykrycie problemów typu: zaniki sterowania, przerywanie, zakłócenia, nieregularna praca.
Inne typowe przyrządy używane w warsztacie mogą nie być właściwe do takiego zadania: proste próbniki służą raczej do potwierdzenia obecności napięcia, a część mierników uniwersalnych potrafi mierzyć częstotliwość tylko w określonych warunkach i nie pokaże kształtu przebiegu ani wypełnienia. Tester diagnostyczny z kolei bazuje na danych udostępnianych przez sterownik i nie zawsze daje bezpośredni pomiar częstotliwości na przewodzie.
Wskazówka egzaminacyjna: gdy pytanie dotyczy częstotliwości sygnału sterującego, w większości przypadków chodzi o przyrząd do analizy przebiegów czasowych, czyli oscyloskop.
