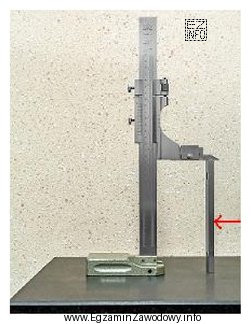

Kluczowe jest rozpoznanie jaką cechę geometryczną mierzono na płycie pomiarowej oraz jakim przyrządem typowo wykonuje się taki pomiar w warsztacie mechaniki precyzyjnej.
Wysokościomierz suwmiarkowy jest przeznaczony do pomiaru wysokości, czyli odległości mierzonej od płaszczyzny odniesienia (zwykle płyty pomiarowej) do wybranej powierzchni lub krawędzi detalu. Podstawa przyrządu opiera się na płycie, a suwak z rysikiem/końcówką pomiarową przesuwa się w pionie. Dzięki temu łatwo odczytać wymiar pionowy lub ustawić rysik na zadanej wysokości (np. do trasowania).
- Odpowiedź "Wysokościomierzem suwmiarkowym." pasuje do sytuacji, gdy mierzony wymiar jest "w górę" od płyty, a sam przyrząd stoi na płycie pomiarowej i pracuje w osi pionowej.
- "Promieniomierzem suwmiarkowym." jest nieadekwatne, bo promieniomierze służą do oceny promieni (np. zaokrągleń, łuków), zwykle przez dopasowanie odpowiedniego wzorca/końcówki, a nie do typowego pomiaru wysokości od płyty.
- "Głębokościomierzem suwmiarkowym." dotyczy pomiaru głębokości rowków, otworów, podcięć, czyli wymiaru "w dół" od powierzchni odniesienia detalu. Używa się go inaczej: stopa opiera się na powierzchni detalu, a pręt wysuwa do wnętrza zagłębienia.
- "Fazomierzem suwmiarkowym." odnosi się do kontroli faz (fazek), czyli skosów krawędzi. Taki przyrząd nie jest podstawowym narzędziem do pomiaru wysokości od płyty pomiarowej.
Wskazówka egzaminacyjna: jeżeli w treści pojawia się płyta pomiarowa, często chodzi o pomiar/trasowanie względem stabilnej bazy. Wtedy najpierw ustal, czy mierzysz wysokość (wysokościomierz), czy głębokość (głębokościomierz), czy inną cechę (promień, faza). Dopiero potem wybierz przyrząd.
