Łącznik świecznikowy (nazywany też podwójnym/seryjnym) umożliwia niezależne załączanie dwóch obwodów oświetleniowych z jednego miejsca, np. dwóch sekcji żyrandola albo lampy i wentylatora. Na schemacie ideowym musi to być widoczne w postaci dwóch torów łączeniowych, czyli "podwojenia" elementu sterującego.
Dlaczego poprawny jest symbol D?

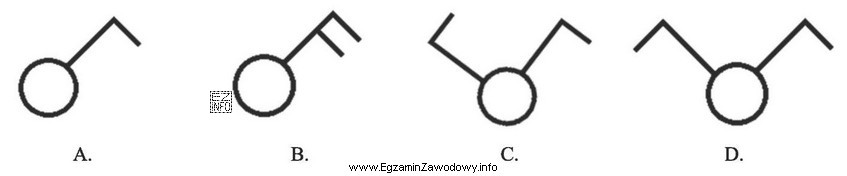

Wariant D przedstawia okrąg (oznaczenie osprzętu/łącznika) oraz dwie symetryczne linie łamane wychodzące w lewo i w prawo, zakończone krótkimi odcinkami skierowanymi na zewnątrz. Taka symetria i "podwójność" jest charakterystyczna dla łącznika świecznikowego w standardowych oznaczeniach schematowych (IEC/PN-EN 60617).
Dlaczego pozostałe symbole są niepoprawne?
- A ma tylko jedną linię łamaną, co odpowiada łącznikowi pojedynczemu (sterowanie jednym obwodem), a nie dwóm niezależnym obwodom.
- B zawiera dodatkowe kreski na torze, co w praktyce oznacza inny typ łącznika (np. dwubiegunowy) – nadal nie jest to typowe oznaczenie świecznikowego sterującego dwoma obwodami oświetlenia.
- C ma dwie linie, ale ich zakończenia są niesymetryczne (ukierunkowane inaczej), co jest charakterystyczne dla łącznika schodowego (sterowanie z dwóch miejsc), a nie dla świecznikowego.
Wskazówka egzaminacyjna: gdy widzisz dwa "ramiona" wychodzące z okręgu, sprawdź symetrię i sposób zakończeń. Świecznikowy oznacza zwykle dwa niezależne obwody z jednego miejsca, a schodowy dotyczy sterowania jednym obwodem z dwóch miejsc.
