W dokumentacji technicznej instalacji elektrycznych sposób prowadzenia przewodów i kabli jest kodowany symbolami graficznymi nanoszonymi na linię oznaczającą trasę. Dzięki temu już na rzucie lub schemacie można rozpoznać, czy kable mają biec w korytkach, na drabinkach, w rurach osłonowych albo w innych systemach.
Drabinka kablowa jest konstrukcją otwartą: składa się z dwóch równoległych belek połączonych poprzeczkami (szczeblami). Taka budowa zapewnia dobrą wentylację i wysoką nośność, dlatego często stosuje się ją dla kabli energetycznych o większych przekrojach, np. w halach przemysłowych. Z tego powodu symbol drabinki jest rysowany jako fragment drabiny (dwa równoległe odcinki z krótkimi poprzeczkami) nałożony na linię trasy.

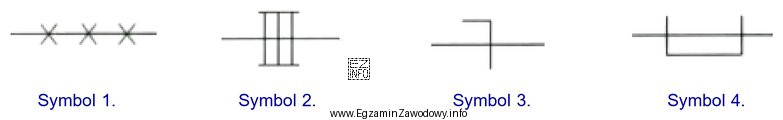

Odpowiedź "Symbolem 2." jest poprawna, ponieważ przedstawiony znak wizualnie odpowiada drabinie (boki + szczeble), a więc jednoznacznie wskazuje prowadzenie instalacji na drabince kablowej.
Pozostałe symbole nie pasują do drabinki:
- "Symbolem 4." odpowiada korytku kablowemu – ma formę "U"/otwartego prostokąta, co nawiązuje do przekroju koryta, a nie do szczeblowej konstrukcji drabinki.
- "Symbolem 1." (linia z krzyżykami) nie przedstawia cech konstrukcyjnych drabinki i w praktyce może kojarzyć się z innym sposobem oznaczania trasy lub elementami montażowymi.
- "Symbolem 3." (kształt wspornika/haka) sugeruje raczej sposób podwieszenia lub mocowania, a nie typ systemu trasowania w postaci drabinki.
W nauce do egzaminu warto zapamiętać zasadę: symbol zwykle "rysuje" uproszczony przekrój lub konstrukcję nośną. "Szczeble" oznaczają drabinkę, a "U" oznacza korytko.
