KWALIFIKACJA ELE2 - STYCZEŃ 2024

PYTANIE NR 28.
Którym symbolem graficznym powinien być oznaczony stycznik z następującą liczbą i rodzajem zestyków: 3NC+1NO?

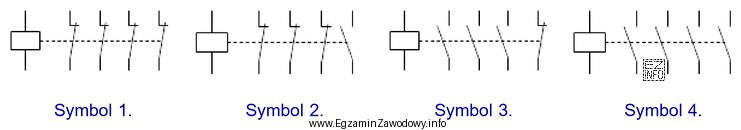

Ilustracja przedstawia cztery symbole graficzne, które mogą być używane do oznaczania styczników w kontekście egzaminu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zapis 3NC+1NO oznacza trzy zestyki normalnie zamknięte (NC) i jeden normalnie otwarty (NO), rysowane w stanie spoczynkowym cewki. Na symbolu NC są pokazane jako zwarte (bez przerwy), a NO jako otwarte (z przerwą). Tę konfigurację ma "Symbol 2": trzy pierwsze tory są zwarte, a czwarty jest otwarty.

Pełne wyjaśnienie:

Oznaczenie 3NC+1NO opisuje liczbę i rodzaj zestyków stycznika w stanie spoczynkowym (gdy cewka nie jest pobudzona). Kluczowe jest, że na schematach:

  • NC (Normally Closed, rozwierny) rysuje się jako zestyk zwarty – elementy stykają się, nie ma przerwy.
  • NO (Normally Open, zwierny) rysuje się jako zestyk otwarty – widać przerwę między elementami.

Stycznik składa się z cewki oraz zestawu zestyków przełączanych jednocześnie. Na symbolach często występuje linia przerywana między cewką a zestykami, co oznacza sprzężenie mechaniczne – wszystkie pokazane zestyki zmieniają stan w tym samym momencie po zadziałaniu cewki.

W tej sytuacji należy policzyć, ile torów jest narysowanych jako zwarte i ile jako otwarte:

  • Odpowiedź "Symbolem 2." jest poprawna, ponieważ przedstawia dokładnie trzy zestyki zwarte (NC) oraz jeden zestyk otwarty (NO).
  • Odpowiedź "Symbolem 1." jest błędna, bo pokazuje cztery zestyki zwarte (czyli konfigurację 4NC), bez żadnego NO.
  • Odpowiedź "Symbolem 3." jest błędna, bo pokazuje trzy zestyki otwarte i jeden zwarty (czyli 3NO+1NC), czyli odwrotną proporcję.
  • Odpowiedź "Symbolem 4." jest błędna, bo pokazuje cztery zestyki otwarte (4NO), bez żadnego NC.

Typowa pułapka egzaminacyjna polega na myleniu "jak jest narysowane" z "jak będzie po załączeniu". Pytanie dotyczy jednak standardowego znaczenia symbolu w spoczynku: NC rysujemy jako zwarty, NO jako otwarty.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zapis 3NC+1NO oznacza liczbę i rodzaj zestyków pomocniczych/torów: trzy NC (normalnie zamknięte w spoczynku) oraz jeden NO (normalnie otwarty w spoczynku). "Normalnie" odnosi się do stanu, gdy cewka stycznika nie jest zasilana.
Na symbolu w stanie spoczynkowym: NC jest narysowany jako zwarty (brak przerwy), a NO jako otwarty (widoczna przerwa). W zadaniach egzaminacyjnych najpierw policz zestyki zwarte, potem otwarte.
To standard ułatwiający jednoznaczny odczyt schematów. Dzięki temu każdy wie, jak element wygląda "bez sterowania". Dopiero po przeanalizowaniu działania cewki określa się, które tory się zamkną/otworzą po zadziałaniu, ale symbol bazowy jest w spoczynku.
Linia przerywana oznacza sprzężenie mechaniczne: pokazane zestyki należą do tego samego aparatu i przełączają się jednocześnie po pobudzeniu cewki. Nie jest to połączenie elektryczne, tylko informacja, że stan zestyków zależy od zadziałania cewki.
Nie całkiem. Oba elementy mają cewkę i zestyki, ale styczniki są zwykle przeznaczone do częstego łączenia i większych prądów/mocy (np. silniki), a przekaźniki częściej do sterowania i sygnałów o mniejszych obciążeniach. Zasada NO/NC na schemacie pozostaje taka sama.
Najczęstsze błędy to: odczyt "jak po zadziałaniu" zamiast "w spoczynku", automatyczne odwracanie znaczeń NO/NC, oraz pomyłki w liczeniu zestyków (np. nieuwzględnienie czwartego toru). Pomaga metoda: policz zwarte = NC, policz przerwy = NO.
Taka konfiguracja bywa używana, gdy potrzebujesz jednocześnie kilku torów, które w spoczynku mają być "zamknięte" (np. obwody kontroli, blokady), oraz jednego toru sygnalizacyjnego, który ma się uaktywnić dopiero po załączeniu (NO). W automatyce obiektów gazowych dotyczy to także układów sterowania urządzeniami.
Najpierw przetłumacz zapis: 3NC+1NO = "3 zwarte + 1 z przerwą" w spoczynku. Następnie sprawdź każdy z czterech torów zestykowych na rysunku i zlicz, ile jest narysowanych jako zwarte. Dopiero potem wybierz numer symbolu zgodny z wynikiem.
Tak. Dobór NO/NC wpływa na to, jak układ zachowa się przy zaniku zasilania sterowania. W obwodach bezpieczeństwa często stosuje się logikę "fail-safe", gdzie przerwanie obwodu powoduje wyłączenie. Błędne dobranie NO zamiast NC (lub odwrotnie) może dać niebezpieczne stany.
Oficjalne symbole graficzne są zestandaryzowane w normach i bazach symboli IEC/EN. Praktycznie możesz korzystać z bazy IEC 60617 (online) do porównywania symboli, a w dokumentacji projektowej spotkasz te same konwencje. W nauce kluczowe jest rozumienie: przerwa = NO, zwarcie = NC.
info

To pytanie poprawnie rozwiązuje 41% zdających egzamin. trudne

Eksperci podkreślają: "Zapis 3NC+1NO oznacza trzy zestyki normalnie zamknięte (NC) i jeden normalnie otwarty (NO), rysowane w stanie spoczynkowym cewki."

Źródła:

  • IEC 60617 Online Database (Graphical symbols for diagrams) – strona główna bazy symboli: https://std.iec.ch/iec60617 - accessed 2026-03-02
  • Wikipedia (en): Contactor – opis elementu i zastosowań (źródło pomocnicze, nie normatywne): https://en.wikipedia.org/wiki/Contactor - accessed 2026-03-02

Materiały:

  • Baza symboli graficznych IEC 60617 (przegląd symboli zestyków i styczników)
  • Podręczniki podstaw elektrotechniki/automatyki dotyczące aparatury łączeniowej i schematów
  • Zeszyty ćwiczeń z czytania schematów elektrycznych (NO/NC, styczniki, przekaźniki)
