KWALIFIKACJA ELE2 - STYCZEŃ 2024



PYTANIE NR 25.
Którym symbolem literowym oznacza się przewód przedstawiony na ilustracji?

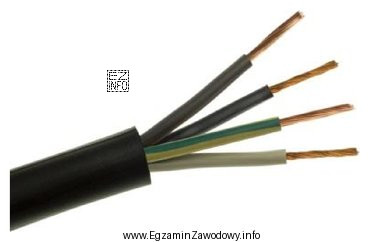

Ilustracja przedstawia fragment przewodu elektrycznego z widocznymi czterema żyłami.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Oznaczenie przewodu wynika z jego budowy i przeznaczenia widocznych na ilustracji (m.in. rodzaj izolacji i powłoki oraz wykonanie wielożyłowe/giętkie). Symbol "OWY" odnosi się do przewodu oponowego w izolacji i powłoce z tworzywa, typowo do zasilania odbiorników, a pozostałe symbole dotyczą innych konstrukcji przewodów.

Pełne wyjaśnienie:

W tego typu zadaniu kluczowe jest połączenie cech rozpoznawalnych na ilustracji z systemem oznaczeń literowych przewodów. Na rysunkach egzaminacyjnych najczęściej ocenia się: liczbę żył, czy żyły są jednodrutowe czy linkowe (giętkie), oraz czy przewód ma tylko izolację żył, czy również zewnętrzną powłokę (tzw. "oponę").

Odpowiedź "OWY" jest poprawna, ponieważ odpowiada przewodowi, którego wygląd kojarzy się z przewodem oponowym (z powłoką zewnętrzną) stosowanym do zasilania urządzeń i przedłużaczy, gdzie wymagana jest większa odporność mechaniczna niż w typowych przewodach do układania na stałe.

Pozostałe odpowiedzi są błędne, bo odnoszą się do innych grup przewodów:

  • "YDY" jest kojarzone z przewodami instalacyjnymi do układania na stałe; uczniowie często wybierają je automatycznie, bo to jedno z najczęściej spotykanych oznaczeń w instalacjach budynkowych.
  • "LgY" dotyczy pojedynczej żyły (przewodu jednożyłowego) o określonej budowie; nie pasuje, gdy na ilustracji widać przewód wielożyłowy w powłoce.
  • "YLgYp" to inny wariant oznaczenia przewodu (różnice w konstrukcji i przeznaczeniu); bywa mylony z podobnymi symbolami przez podobieństwo liter, ale nie odpowiada cechom przewodu przedstawionego na rysunku.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi wypisz w myślach 2–3 cechy z ilustracji (np. wielożyłowy, ma powłokę zewnętrzną, giętki) i dopiero potem dopasuj symbol. To ogranicza błąd "zgadywania po znajomym skrócie".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza symbol OWY w oznaczeniach przewodów?
"OWY" odnosi się do przewodu oponowego, czyli przewodu z izolacją żył i dodatkową powłoką zewnętrzną. Takie przewody kojarzy się z elastycznymi połączeniami zasilającymi, np. do urządzeń przenośnych. Na egzaminie rozpoznajesz go po budowie widocznej na ilustracji.
Jak rozpoznać na ilustracji, że przewód jest oponowy?
Przewód oponowy zwykle ma wyraźną zewnętrzną powłokę obejmującą wszystkie żyły, a nie tylko osobne izolacje. Na przekroju widać żyły wewnątrz jednej "opony". To odróżnia go od niektórych przewodów instalacyjnych, gdzie konstrukcja i przeznaczenie są inne.
Dlaczego YDY często myli się z przewodami oponowymi?
Bo "YDY" jest bardzo znanym oznaczeniem z instalacji budynkowych, więc działa tu efekt pierwszego skojarzenia. Uczeń wybiera znany symbol bez sprawdzenia cech z rysunku (liczba żył, typ żył, obecność powłoki). Pomaga nawyk: najpierw opis cech, potem dopasowanie symbolu.
Co to jest przewód jednożyłowy i jak go odróżnić od wielożyłowego?
Przewód jednożyłowy ma jedną żyłę przewodzącą (jeden "rdzeń") w izolacji. Wielożyłowy ma kilka żył w jednej wspólnej powłoce. Na ilustracjach przekrojów widać to bezpośrednio: jedna żyła w środku vs kilka oddzielnych żył ułożonych obok siebie.
Jakie cechy przewodu są najważniejsze przy doborze w praktyce elektryka?
Najczęściej: liczba żył, przekrój żyły, rodzaj żyły (drut czy linka), rodzaj izolacji i powłoki oraz przeznaczenie (na stałe czy do połączeń ruchomych). W zadaniach egzaminacyjnych zwykle testuje się rozpoznanie tych cech na podstawie wyglądu przewodu.
Czy oznaczenia typu LgY dotyczą całego kabla czy pojedynczej żyły?
W praktyce część oznaczeń odnosi się do pojedynczych żył/przewodów montażowych, a część do przewodów wielożyłowych w powłoce. Jeśli na ilustracji widzisz kilka żył we wspólnej powłoce, odpowiedzi dotyczące pojedynczej żyły zwykle nie będą pasować.
Jakie błędy najczęściej popełnia się w zadaniach o oznaczeniach przewodów?
Najczęstsze to: wybór "na pamięć" bez analizy rysunku, mylenie podobnych skrótów literowych oraz nieuwzględnianie jednej cechy (np. powłoki zewnętrznej). Dobrym nawykiem jest sprawdzenie dwóch niezależnych cech z ilustracji przed wyborem odpowiedzi.
Kiedy w praktyce stosuje się przewody giętkie zamiast instalacyjnych?
Przewody giętkie wybiera się tam, gdzie przewód pracuje w ruchu lub jest często przenoszony (np. zasilanie urządzeń, przedłużacze, przyłącza). Przewody instalacyjne częściej układa się na stałe w ścianach, korytach lub rurach. Różnice w budowie są często widoczne na ilustracjach.
Jak przygotować się do pytań z rozpoznawania przewodów na ilustracjach?
Ćwicz na zdjęciach przekrojów i rysunkach: najpierw nazwij cechy (wielożyłowy/jednożyłowy, powłoka, typ żył), potem dopasuj oznaczenie. Warto też robić własne fiszki: symbol → wygląd → zastosowanie. To zmniejsza ryzyko pomyłek między podobnymi skrótami.
Czy na egzaminie mogą wystąpić nieaktualne oznaczenia przewodów?
Może się zdarzyć, że w materiałach dydaktycznych funkcjonują oznaczenia starsze lub spotykane w starszych katalogach. Dlatego warto uczyć się zarówno logiki oznaczeń, jak i typowych przykładów z praktyki. Jeśli masz wątpliwości, porównuj cechy z rysunku z opisem konstrukcji przewodu.
