KWALIFIKACJA MOT2 - CZERWIEC 2015

Czujnik hallotronowy wykorzystuje zjawisko Halla do wykrywania pola magnetycznego i generowania sygnału elektrycznego.

W pojazdach jest często używany jako czujnik położenia/obrotu (np. wałka rozrządu), bo daje stabilny sygnał do sterownika silnika.

Czujnik wałka rozrządu informuje sterownik o położeniu wałka, co pomaga zsynchronizować fazy pracy silnika.

W praktyce wpływa to m.in. na sterowanie wtryskiem i zapłonem oraz na wykrywanie, który cylinder jest w suwie pracy.

Oznaczenie literowo-liczbowe jest identyfikatorem elementu w danej dokumentacji.

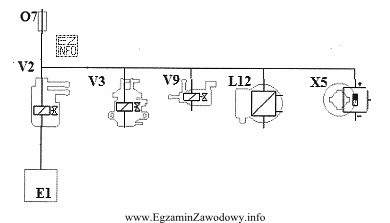

Najpewniejsza metoda to: znaleźć element na schemacie po opisie/funkcji, a następnie odczytać jego symbol i potwierdzić go w legendzie lub spisie elementów (jeśli jest dołączony).

Oznaczenia zależą od standardu autora, producenta pojazdu, wersji instalacji, rocznika i narzędzia do tworzenia dokumentacji.

Dlatego na egzaminie trzeba opierać się na schemacie dołączonym do zadania, a nie na przyzwyczajeniach z innych materiałów.

Czujnik zwykle jest opisany jako element pomiarowy i ma połączenia sygnałowe do sterownika, często także zasilanie i masę.

Element wykonawczy (np. elektrozawór) ma zwykle połączenia mocy/sterowania i opis działania. Kluczowe są opisy oraz legenda schematu.

Nie zawsze. W wielu dokumentacjach litery są używane konsekwentnie (np. dla złączy), ale nie jest to reguła uniwersalna dla wszystkich producentów i schematów.

Na egzaminie trzeba kierować się tym, jak oznaczenia zdefiniowano w konkretnym schemacie i jego legendzie.

Typowe objawy to problemy z rozruchem, nierówna praca, spadek mocy lub zapalenie kontrolki MIL (check engine).

Objawy mogą być też niespecyficzne, dlatego diagnozę opiera się na odczycie błędów, parametrach bieżących i pomiarach sygnału czujnika.

Da się wykonać wstępne testy (np. zasilanie i masa na złączu, obecność sygnału), ale bez schematu łatwo pomylić przewody i piny.

Najbezpieczniej korzystać z dokumentacji: określić piny, typ sygnału oraz wartości odniesienia, a dopiero potem mierzyć.

Częste błędy to czytanie "na skróty" bez sprawdzenia legendy, mylenie podobnych oznaczeń liter (np. V/L/X) oraz przenoszenie nawyków z innych marek.

Pomaga spokojne odszukanie elementu po funkcji, a dopiero potem przepisanie jego identyfikatora.

Trenuj na krótkich fragmentach schematów: wyszukuj czujniki, złącza, masy i zasilania oraz zapisuj ich oznaczenia.

Ćwicz też pracę z legendą i listą elementów. Na egzaminie liczy się dokładność odczytu, a nie pamięć "typowych" symboli.
