Na szkicach sytuacyjnych stosuje się symbole umowne, które w skrótowy sposób opisują elementy działań: przebieg linii gaśniczych, ich zakończenia oraz rodzaj użytego sprzętu. Pytanie dotyczy oznaczenia prądownicy proszkowej jako zakończenia linii gaśniczej, czyli elementu znajdującego się na końcu węża, którym podaje się środek gaśniczy.

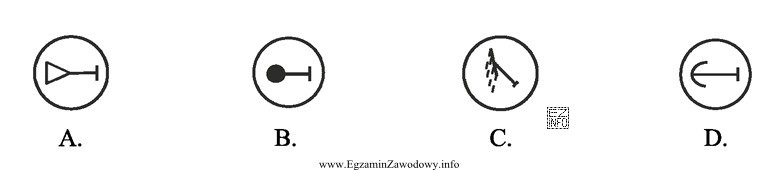

Poprawny wybór to symbol przedstawiający układ typowy dla zakończenia linii z wyróżnikiem w postaci półkola (łuku) po lewej stronie. W praktyce dydaktycznej takie wyróżniki w symbolach służą temu, aby na rysunku bez długich opisów rozróżnić, czy na końcu linii znajduje się prądownica wodna, pianowa, proszkowa lub inne urządzenie. Dzięki temu dowódca i roty mogą szybciej odczytać zamiar taktyczny, a dokumentacja po działaniach jest czytelniejsza.
Dlaczego pozostałe symbole są nieprawidłowe?
- Symbol z trójkątem może kojarzyć się z innym typem zakończenia linii lub innym oznaczeniem umownym; sama forma nie wskazuje jednoznacznie na proszek.
- Symbol z zamalowaną kropką jest innym wariantem oznaczenia zakończenia i w legendach bywa przypisany do innego sprzętu/parametru; intuicyjne skojarzenia (np. "kropka = proszek") są częstą pułapką.
- Symbol z ukośną linią i przerywanymi odcinkami wizualnie sugeruje strumień/rozprysk i często bywa mylony z oznaczeniami związanymi z podawaniem środka w sposób rozproszony; nie jest to jednak znak prądownicy proszkowej jako zakończenia linii w tej konwencji.
Wskazówka egzaminacyjna: ucz się symboli zawsze razem z legendą i ćwicz odczyt "linia → zakończenie → rodzaj prądownicy". Najwięcej błędów wynika z mylenia podobnych kształtów oraz przenoszenia oznaczeń z innych zestawów symboli.
