KWALIFIKACJA ELM6 - CZERWIEC 2017



PYTANIE NR 6.
Którym wtykiem powinien być zakończony kabel komunikacyjny dla sterownika przedstawionego na rysunku?

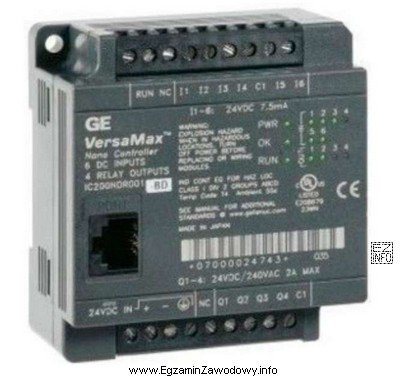

Ilustracja przedstawia sterownik przemysłowy GE VersaMax, który jest używany w systemach automatyki przemysłowej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W sterownikach PLC z portem Ethernet stosuje się złącze modułowe typu RJ-45, którego techniczna nazwa to 8P8C.
Wtyk 8P8C pasuje do prostokątnego gniazda z ośmioma stykami. DE-9 dotyczy zwykle RS-232, Molex jest rodziną złączy (często zasilających), a RJ-21 to duże złącze wielopinowe telekomunikacyjne.

Pełne wyjaśnienie:

Na przedstawionym sterowniku PLC widoczne jest gniazdo modułowe stosowane w komunikacji Ethernet. Dla takiego portu używa się wtyku 8P8C, który jest technicznym określeniem złącza powszechnie nazywanego RJ-45. W praktyce oznacza to typowy przewód Ethernet (patchcord) zakończony wtykami 8P8C, używany do podłączenia sterownika do komputera programującego, switcha lub infrastruktury sieciowej.

Dlaczego właśnie 8P8C?

  • Określenie 8P8C oznacza 8 pozycji i 8 styków, co odpowiada standardowemu "ethernetowemu" wtykowi modułowemu.
  • Kształt gniazda jest prostokątny, charakterystyczny dla złączy modułowych, a nie dla złączy D-Sub czy wielopinowych telekomunikacyjnych.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • DE-9 (często mylone i potocznie nazywane DB-9) to złącze D-Sub o kształcie trapezu, typowe dla starszych interfejsów szeregowych, np. RS-232. Nie pasuje do gniazda modułowego Ethernet.
  • Molex nie jest jedną, jednoznaczną nazwą konkretnego wtyku komunikacyjnego Ethernet, lecz rodziną różnych złączy (często kojarzonych z połączeniami zasilania lub wewnętrznymi połączeniami urządzeń). Taka odpowiedź jest zbyt ogólna i nie odpowiada widocznemu portowi.
  • RJ-21 to duże złącze wielopinowe (50 pinów) spotykane w telekomunikacji i okablowaniu wieloparowym; nie jest stosowane jako typowy wtyk do pojedynczego portu Ethernet w PLC.

Wskazówka egzaminacyjna: jeżeli na urządzeniu widzisz port o wyglądzie "jak w komputerowej karcie sieciowej", to w większości przypadków jest to właśnie złącze 8P8C (RJ-45) i przewód Ethernet (np. Cat5e/Cat6).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wtyk 8P8C i dlaczego bywa nazywany RJ-45?
8P8C to techniczne oznaczenie złącza modułowego z 8 pozycjami i 8 stykami. W praktyce jest to najczęściej spotykany wtyk do przewodów Ethernet. Nazwa RJ-45 jest potoczna i bardzo popularna, dlatego na egzaminie obie nazwy mogą pojawiać się w podobnym kontekście.
Jak rozpoznać na zdjęciu port Ethernet w sterowniku PLC?
Port Ethernet zwykle ma kształt prostokątnego gniazda modułowego, podobnego do gniazda sieciowego w komputerze. Wewnątrz widać rząd drobnych styków, a obok często są diody sygnalizacyjne. Do takiego gniazda pasuje wtyk 8P8C (RJ-45).
Dlaczego odpowiedź DE-9 nie pasuje do portu Ethernet?
DE-9 to złącze typu D-Sub o trapezowym kształcie i 9 pinach, kojarzone z RS-232 i starszymi połączeniami szeregowymi. Port Ethernet w PLC ma gniazdo modułowe 8P8C, które wygląda inaczej i mechanicznie nie przyjmie wtyku DE-9.
Czy Molex to wtyk komunikacyjny do sterownika PLC?
Najczęściej nie. Molex to nazwa rodziny wielu różnych złączy, często używanych do zasilania lub połączeń wewnętrznych urządzeń. W pytaniach o port Ethernet w PLC oczekuje się konkretnego typu wtyku sieciowego, czyli 8P8C (RJ-45), a nie ogólnej nazwy producenta/rodziny złączy.
Co to jest RJ-21 i gdzie się go spotyka?
RJ-21 to złącze wielopinowe (często 50-pinowe) używane w telekomunikacji i okablowaniu wieloparowym. Spotyka się je raczej w systemach krosowych i rozwiązaniach zbiorczych niż jako pojedynczy port komunikacyjny w PLC. Dlatego nie jest typowym zakończeniem kabla Ethernet do sterownika.
Jakie zastosowanie ma port Ethernet w sterowniku PLC w praktyce?
Port Ethernet służy do programowania sterownika, diagnostyki, monitoringu oraz komunikacji w sieci przemysłowej. W praktyce łączysz PLC z komputerem serwisowym lub switchem. Najczęściej używa się standardowego przewodu Ethernet (np. Cat5e/Cat6) zakończonego wtykami 8P8C.
Jakie błędy najczęściej robi się przy doborze kabla do PLC?
Typowe pomyłki to: wybór złącza szeregowego (DE-9) "bo kiedyś tak się programowało", mylenie 8P8C z innymi wtykami telefonicznymi, oraz traktowanie ogólnych nazw (np. Molex) jako konkretnego typu wtyku. Na egzaminie patrz na kształt gniazda i liczbę styków.
Czy 8P8C i RJ-45 to zawsze to samo na egzaminie?
W praktyce egzaminacyjnej bardzo często tak, bo RJ-45 jest nazwą potoczną, a 8P8C techniczną. Najważniejsze jest rozpoznanie złącza modułowego używanego dla Ethernet. Jeśli pytanie dotyczy portu Ethernet w PLC, poprawnym wyborem będzie 8P8C/RJ-45.
Kiedy w sterownikach spotyka się złącza DE-9 zamiast 8P8C?
Złącza DE-9 spotyka się przy komunikacji szeregowej (np. RS-232) w starszych sterownikach, panelach operatorskich lub modułach komunikacyjnych. W nowocześniejszych instalacjach dominuje Ethernet, więc na obudowie PLC częściej zobaczysz gniazdo 8P8C (RJ-45).
Jak przygotować się do pytań o złącza i porty w mechatronice?
Najlepiej ćwiczyć rozpoznawanie złączy na zdjęciach i realnych urządzeniach: PLC, falowniki, panele HMI, switche. Ucz się cech rozróżniających (kształt, liczba styków, typowe zastosowanie). Dobrą metodą jest robienie własnej "ściągi" zdjęć z podpisami.
info

Statystycznie 66% uczniów zna prawidłową odpowiedź. średnie

Eksperci podkreślają: "W sterownikach PLC z portem Ethernet stosuje się złącze modułowe typu RJ-45, którego techniczna nazwa to 8P8C.Wtyk 8P8C pasuje do prostokątnego gniazda z ośmioma stykami."
