KWALIFIKACJA ELM3 - STYCZEŃ 2018 (test 2)



PYTANIE NR 21.
Którym wtykiem powinien być zakończony kabel komunikacyjny dla sterownika przedstawionego na rysunku?

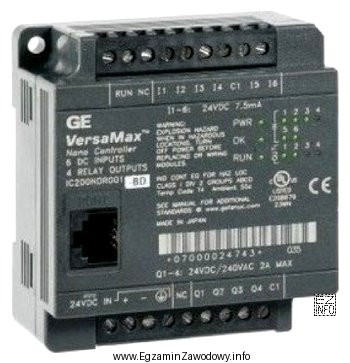

Ilustracja przedstawia kontroler przemysłowy marki GE, model VersaMax Nano Controller.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wtyk 8P8C jest typowym wtykiem modułowym stosowanym m.in. w połączeniach komunikacyjnych opartych o skrętkę (często kojarzony z "RJ-45"). Pozostałe złącza nie pasują: RJ-21 to wielopinowe złącze telekomunikacyjne, DE-9 to D-sub 9-pin, a 6P2C ma inną liczbę torów/styków.

Pełne wyjaśnienie:

Odpowiedź "8P8C" jest właściwa, gdy port komunikacyjny sterownika ma postać modułowego gniazda o ośmiu pozycjach i ośmiu obsadzonych stykach (typowa geometria "wtyku od skrętki"). W praktyce taki typ złącza spotyka się w urządzeniach automatyki/mechatroniki, gdy komunikacja realizowana jest przewodem wielożyłowym w standardzie zbliżonym do okablowania sieciowego.

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • "RJ-21" odnosi się do złącza wielopinowego (stosowanego m.in. w telekomunikacji i rozwiązaniach wieloparowych). Jest znacznie większe i konstrukcyjnie inne niż typowe gniazdo modułowe 8P8C, więc nie będzie pasować mechanicznie ani zastosowaniem do pojedynczego portu modułowego.
  • "DE-9" (często potocznie łączone z RS-232) to odmiana złącza D-sub z 9 stykami. Ma charakterystyczną metalową osłonę w kształcie litery "D" i zwykle wymaga śrubek mocujących. Jeżeli na sterowniku widoczne jest gniazdo modułowe, DE-9 jest niezgodne już na poziomie kształtu.
  • "6P2C" to również złącze modułowe, ale o innej liczbie pozycji i obsadzonych styków (często kojarzone z prostszymi połączeniami telefonicznymi). Nawet jeśli wygląda podobnie, różni się szerokością i liczbą torów, więc nie odpowiada złączu 8P8C.

Wskazówka egzaminacyjna: w pytaniach o dobór wtyku najpierw dopasuj rodzinę złącza (modułowe vs D-sub vs wielopinowe), a dopiero potem liczbę pozycji/styków. To ogranicza ryzyko pomyłek między podobnie wyglądającymi wariantami.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza skrót 8P8C w złączach komunikacyjnych?
8P8C oznacza złącze modułowe z 8 pozycjami i 8 obsadzonymi stykami. W praktyce jest to typ wtyku często używany do połączeń opartych o skrętkę. Na egzaminie zwykle rozpoznaje się je po charakterystycznym zatrzasku i szerokości gniazda.
Jak odróżnić 8P8C od 6P2C na podstawie wyglądu?
Najprościej porównać szerokość wtyku/gniazda i liczbę widocznych pól na styki. 8P8C jest szersze i ma 8 torów, a 6P2C jest węższe i ma 6 pozycji (zwykle nie wszystkie styki są wykorzystane). To częsta pułapka w pytaniach obrazkowych.
Dlaczego DE-9 nie pasuje do gniazda modułowego sterownika?
DE-9 to złącze typu D-sub z metalową osłoną w kształcie litery "D" i 9 stykami. Mocuje się je zwykle śrubami. Gniazdo modułowe (jak 8P8C) ma plastikową obudowę i zatrzask, więc DE-9 nie będzie zgodne mechanicznie ani konstrukcyjnie.
Co to jest RJ-21 i gdzie się je spotyka?
RJ-21 to nazwa używana dla złączy wielopinowych stosowanych w rozwiązaniach telekomunikacyjnych i kablach wieloparowych. Jest to złącze znacznie większe od typowego 8P8C i służy do prowadzenia wielu torów naraz. Dlatego rzadko jest końcówką pojedynczego kabla do portu modułowego sterownika.
Jakie interfejsy mogą używać wtyku 8P8C w automatyce?
Wtyk 8P8C bywa używany tam, gdzie urządzenia komunikują się po kablu przypominającym skrętkę. W automatyce/mechatronice często dotyczy to połączeń sieciowych lub komunikacyjnych realizowanych przez porty o formie modułowej. Zawsze jednak decyduje dokumentacja konkretnego sterownika.
Jak przygotować się do pytań o wtyki i gniazda na egzaminie ELM.3?
Warto uczyć się rozpoznawania złączy po kształcie (modułowe, D-sub, okrągłe), a następnie po liczbie styków. Pomaga też przegląd instrukcji urządzeń i zdjęć paneli złącz. Na egzaminie najpierw eliminuj złącza z innej "rodziny".
Czy 8P8C to to samo co RJ45?
W praktyce wiele osób używa nazwy "RJ45" potocznie dla wtyku 8P8C, ale w testach technicznych częściej stosuje się precyzyjne oznaczenie 8P8C. Na egzaminie trzymaj się nazewnictwa z odpowiedzi. Gdy widzisz modułowe 8 pól, wybieraj 8P8C.
Jakie błędy najczęściej popełnia się przy identyfikacji złączy na rysunku?
Najczęstszy błąd to sugerowanie się samym skojarzeniem (np. "komunikacja = DE-9") zamiast sprawdzenia geometrii złącza. Drugi błąd to mylenie podobnych wtyków modułowych (6P2C vs 8P8C). Pomaga policzenie pól stykowych i ocena szerokości gniazda.
Kiedy w mechatronice spotyka się złącza D-sub typu DE-9?
Złącza D-sub (np. DE-9) spotyka się w starszych lub specjalistycznych interfejsach, gdzie wymagane jest wielopinowe połączenie w ekranowanej obudowie z możliwością przykręcenia. Jeśli urządzenie ma port o kształcie litery "D", to jest to sygnał, że może chodzić o D-sub, a nie 8P8C.
Jak sprawdzić, jaki wtyk powinien mieć kabel komunikacyjny do sterownika?
Najpewniejsza metoda to dokumentacja sterownika: opis portów, typ złącza i zalecany przewód. Gdy masz tylko zdjęcie/rysunek, rozpoznaj rodzinę złącza (modułowe/D-sub/inne) i liczbę styków. Dopiero potem dobieraj wtyk i okablowanie zgodne z interfejsem.
info

Statystycznie 69% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Wtyk 8P8C jest typowym wtykiem modułowym stosowanym m.in. w połączeniach komunikacyjnych opartych o skrętkę (często kojarzony z "RJ-45")."

Źródła:

  • Wikipedia: 8P8C modular connector — https://en.wikipedia.org/wiki/Modular_connector#8P8C (dostęp: 2026-02-28)
  • Wikipedia: D-subminiature — https://en.wikipedia.org/wiki/D-subminiature (dostęp: 2026-02-28)
  • Wikipedia: Registered jack — https://en.wikipedia.org/wiki/Registered_jack (dostęp: 2026-02-28)

Materiały:

  • Katalogi i instrukcje producentów sterowników (sekcje: porty komunikacyjne, okablowanie, pinout)
  • Podręczniki z podstaw automatyki/mechatroniki opisujące interfejsy i złącza
  • Normy i opisy techniczne dotyczące złączy modułowych oraz D-sub (opisy mechaniczne i oznaczenia)
