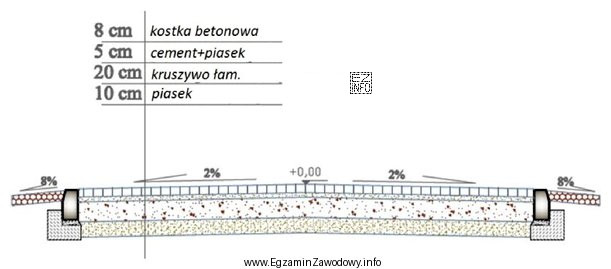

W zadaniach tego typu kluczowa jest umiejętność odczytu przekroju konstrukcyjnego nawierzchni oraz rozróżnienia nazw warstw. Pytanie wymaga wyznaczenia łącznej grubości dwóch konkretnych elementów: warstwy ścieralnej i podsypki.
Poprawne postępowanie:
- Najpierw na rysunku identyfikuje się warstwę ścieralną (zwykle najwyżej położoną warstwę nawierzchni jezdni) i odczytuje jej grubość z opisu/oznaczenia.
- Następnie identyfikuje się podsypkę (warstwę opisaną jako "podsypka") i odczytuje jej grubość.
- Na końcu wykonuje się proste działanie: dodaje się obie grubości, zachowując te same jednostki (tu: centymetry).
Odpowiedź "13 cm" oznacza, że suma grubości odczytanych z przekroju dla warstwy ścieralnej i podsypki wynosi właśnie 13 cm.
Dlaczego pozostałe propozycje są nieprawidłowe?
- "8 cm" zwykle wynika z pominięcia jednej z warstw (np. doliczenia tylko ścieralnej albo tylko podsypki) lub błędnego odczytu liczby z rysunku.
- "20 cm" jest typowym skutkiem dodania niewłaściwej warstwy (np. fragmentu podbudowy) albo mechanicznego zsumowania zbyt wielu grubości z przekroju.
- "30 cm" najczęściej wskazuje na zsumowanie niemal całej konstrukcji nawierzchni zamiast wyłącznie dwóch warstw wskazanych w pytaniu.
Wskazówka egzaminacyjna: przed obliczeniem podkreśl w treści, które warstwy mają być liczone, i na rysunku sprawdź ich nazwy. To ogranicza ryzyko pomylenia podsypki z podbudową lub warstwą odsączającą.
