W hartowaniu stali kluczowym etapem jest nagrzanie do temperatury austenityzowania oraz wygrzewanie, czyli utrzymanie tej temperatury tak długo, aby cały przekrój detalu (również rdzeń) osiągnął wymagany stan cieplny i strukturalny przed chłodzeniem hartowniczym.

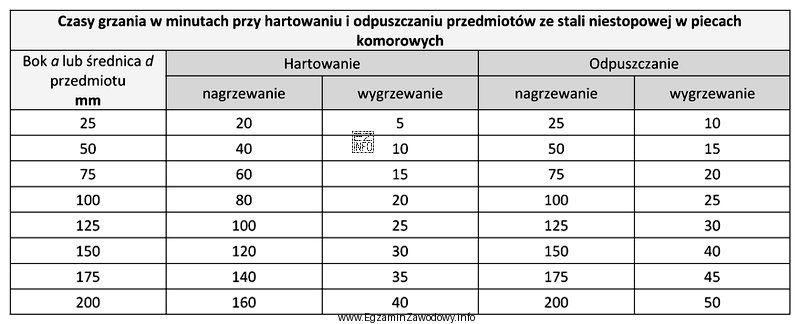

W pytaniu chodzi o łączny czas nagrzewania i wygrzewania dla wałków o średnicy 75 mm ułożonych pojedynczo w piecu. Pojedyncze ułożenie oznacza zwykle lepszy dostęp ciepła do powierzchni i mniejsze "ekranowanie" elementów przez sąsiednie detale, co sprzyja bardziej równomiernemu nagrzaniu niż w przypadku ułożenia warstwowego lub ciasnego pakietu.
Odpowiedź "75 minut." jest właściwa jako wartość technologiczna przypisana temu przypadkowi w typowych zestawieniach czasów procesu. Taki czas ma zapewnić, że element nie będzie zahartowany z niedogrzanym rdzeniem (co skutkuje niepełną przemianą i gorszymi własnościami), a jednocześnie nie będzie wygrzewany nadmiernie długo (co może zwiększać utlenianie, odwęglenie powierzchni oraz koszty energii).
- "25 minut." – wartość zwykle zbyt mała dla przekroju 75 mm; grozi niedogrzaniem wewnętrznych warstw materiału, a w konsekwencji niejednorodną twardością po hartowaniu.
- "125 minut." – czas prawdopodobnie zawyżony dla pojedynczego ułożenia; może niepotrzebnie wydłużać cykl, zwiększać zużycie energii i ryzyko niekorzystnych zjawisk powierzchniowych.
- "175 minut." – czas skrajnie długi jak na typowe prowadzenie austenityzowania wałka tej średnicy; w praktyce częściej wskazuje na błąd doboru tabeli, pomylenie warunków (np. inne ułożenie/wsad) lub chęć "na zapas", która nie jest właściwą metodą.
Wskazówka egzaminacyjna: jeśli pytanie podaje średnicę i sposób ułożenia wsadu, to zazwyczaj sprawdza umiejętność doboru czasu z danych technologicznych. Warto pamiętać, że "łączny czas nagrzewania i wygrzewania" to nie to samo co całkowity czas procesu obejmujący także chłodzenie po wyjęciu z pieca.
