KWALIFIKACJA INF2 + INF3 - CZERWIEC 2008

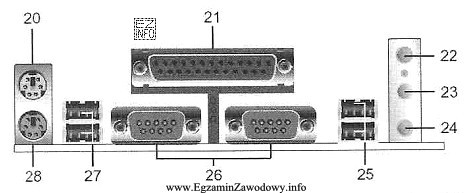

Pytanie wymaga rozpoznania, jakie złącza na panelu wejść/wyjść (I/O) płyty głównej zostały oznaczone liczbami 25 i 27 na ilustracji. W praktyce egzaminacyjnej oznacza to identyfikację portu po jego wyglądzie i typowym rozmieszczeniu na tylnym panelu.

USB jest poprawną odpowiedzią, ponieważ gniazda USB mają typowo prostokątny kształt i występują zwykle w parach lub blokach obok siebie. Służą do podłączania takich urządzeń jak klawiatury, myszy, pamięci masowe, drukarki czy interfejsy komunikacyjne. Na wielu płytach głównych spotyka się kilka identycznych portów USB umieszczonych blisko siebie, co pasuje do sytuacji, gdy dwa różne numery wskazują dwa sąsiednie gniazda tego samego typu.

• PS/2 – to starsze, okrągłe mini-DIN (zwykle 6-pin) do klawiatury lub myszy. Ma zupełnie inny kształt niż USB, więc nie powinno być mylone, jeśli na ilustracji widać prostokątne gniazda.
• RS-232 – klasycznie kojarzony z portem szeregowym (często jako złącze DE-9/DB-9). Jest większy, metalowy, z widocznymi pinami/otworami i śrubami mocującymi, dlatego nie odpowiada wyglądowi typowego gniazda USB.
• LPT – port równoległy (często DB-25) był używany m.in. do starszych drukarek. Jest długi, wielopinowy i również ma śruby mocujące, więc znacząco różni się od USB.

Wskazówka do nauki: ucz się rozpoznawania portów po cechach stałych (kształt, liczba pinów, obecność śrub mocujących, typowa wielkość), a nie po samych nazwach. Na egzaminie często sprawdzana jest umiejętność pracy z ilustracją lub dokumentacją techniczną.
