KWALIFIKACJA ELM2 + ELM5 - PRÓBNY

Wyjaśnienie poprawnej odpowiedzi:

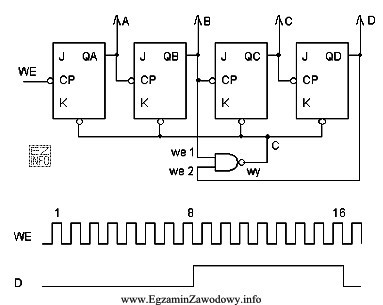

Licznik modulo 10 powinien zliczać od 0 do 9, a następnie się zerować. Na schemacie widzimy, że wyjścia B i D są połączone z wejściami bramki NAND, której wyjście jest podłączone do wejść zerujących przerzutników. Aby licznik się wyzerował, wyjścia B i D muszą być w stanie wysokim, co spowoduje stan niski na wyjściu bramki NAND i wyzerowanie licznika. Przerwa w obwodzie C - wy uniemożliwia przekazanie stanu niskiego na wejścia zerujące, co powoduje, że licznik zlicza do 16 zamiast do 9.
