Manometr U-rurkowy (cieczowy) jest przyrządem do pomiaru ciśnienia lub różnicy ciśnień, w którym wielkość mierzona jest powiązana z różnicą wysokości słupów cieczy w dwóch ramionach rurki w kształcie litery U. Charakterystyczne elementy rozpoznawcze to: rurka U-rurkowa, obecność cieczy roboczej (np. wody lub innej cieczy manometrycznej) oraz skala umożliwiająca odczyt poziomów.

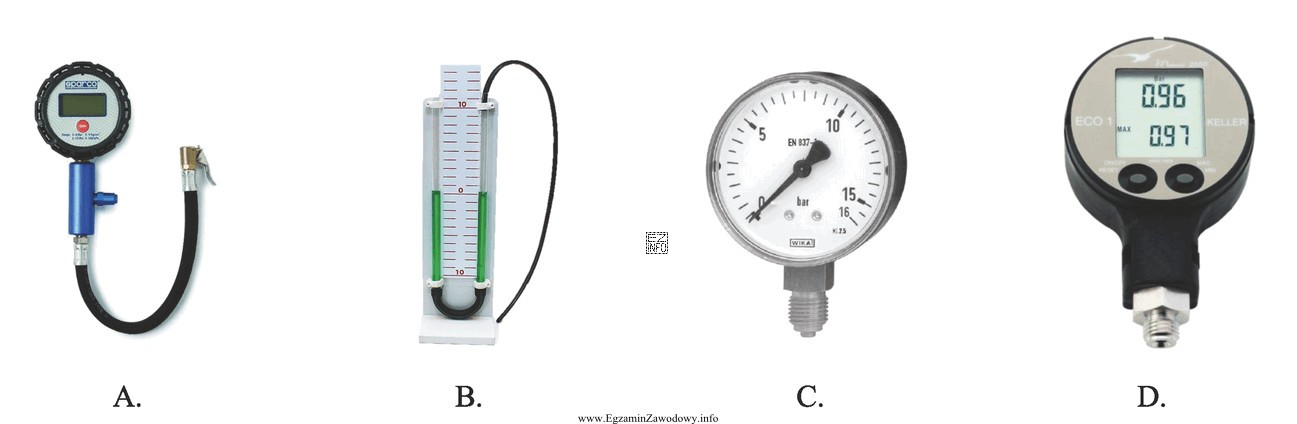

Odpowiedź "Manometr U-rurkowy z cieczą w rurce, z widoczną skalą pomiarową." jest poprawna, ponieważ opisuje cechy kluczowe: (1) konstrukcję U-rurkową, (2) ciecz jako element pomiarowy, (3) skalę do odczytu różnicy poziomów. To odróżnia go od manometrów sprężynowych (np. z rurką Bourdona), które zwykle mają tarczę i wskazówkę, ale nie mają widocznego słupa cieczy w U-rurce.
Pozostałe, błędne typy odpowiedzi w tego typu zadaniach zwykle wynikają z mylenia:
- manometru sprężynowego (tarcza i wskazówka) z manometrem cieczowym — uczący się wybiera "najbardziej znany" wariant, pomijając brak U-rurki i cieczy,
- mierników elektronicznych (przetworników) z manometrem U-rurkowym — tu kluczowe jest, że U-rurka bazuje na zjawisku hydrostatycznym, a nie na sygnale elektrycznym,
- innych rurek pomiarowych bez kształtu U — sama obecność rurki nie przesądza o typie manometru, decyduje kształt i sposób odczytu.
W praktyce serwisowej (również w instalacjach OZE z obiegami hydraulicznymi) rozumienie zasady działania manometru cieczowego pomaga interpretować spadki ciśnienia na filtrach, wymiennikach i armaturze. Na egzaminie warto zapamiętać: U-rurka + ciecz + różnica poziomów = pomiar ciśnienia/różnicy ciśnień.
