W instalacjach fotowoltaicznych spotyka się pomiary podstawowych wielkości elektrycznych: napięcia, natężenia prądu, mocy oraz energii. Każda z nich ma inną interpretację i typowy sposób pomiaru.

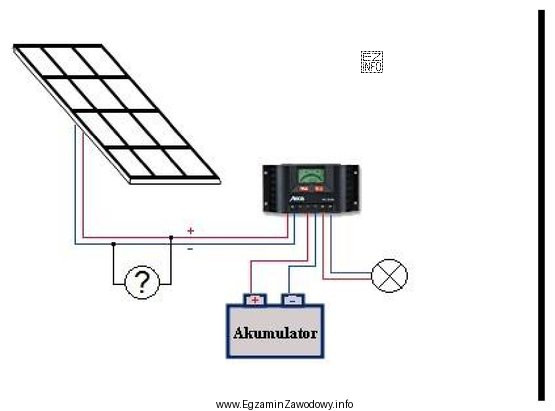

Odpowiedź "napięcia" jest poprawna, gdyż symbol miernika na schemacie odpowiada woltomierzowi (lub multimetrowi ustawionemu na pomiar V). Kluczową zasadą jest to, że napięcie mierzy się między dwoma punktami obwodu, więc przyrząd do pomiaru napięcia podłącza się równolegle do elementu/odcinka, na którym chcemy sprawdzić spadek napięcia (np. na wyjściu stringu DC lub na zaciskach po stronie AC).
Dlaczego pozostałe odpowiedzi są nieprawidłowe w tym kontekście?
- "mocy" – moc nie jest zwykle mierzona pojedynczym "miernikiem mocy" wpiętym jak woltomierz. W praktyce moc wyznacza się z pomiaru napięcia i prądu (oraz ewentualnie parametrów AC, takich jak przesunięcie fazowe), albo odczytuje z falownika/analizatora. Sam symbol woltomierza nie oznacza pomiaru mocy.
- "natężenia prądu" – prąd mierzy się najczęściej przez włączenie przyrządu szeregowo w obwód (amperomierz) albo za pomocą cęgów prądowych. Jeżeli na schemacie przyrząd jest przedstawiony jako wpięty równolegle, nie jest to typowy sposób pomiaru prądu.
- "energii elektrycznej" – energia jest wielkością "w czasie" (związana z pracą wykonaną w danym okresie), więc mierzy się ją licznikiem energii lub przez rejestrację i całkowanie mocy w czasie. To inny typ urządzenia niż prosty miernik napięcia na schemacie.
Wskazówka egzaminacyjna: gdy widzisz na schemacie miernik wpięty równolegle, myśl o napięciu; gdy wpięty szeregowo lub w postaci cęgów – o prądzie. Moc i energia są zwykle wynikiem obliczeń/analizy albo odczytem z urządzeń rejestrujących.
