Wielkość mierzona zależy przede wszystkim od sposobu włączenia przyrządu w obwód. Przyrząd do pomiaru napięcia (w praktyce: woltomierz lub multimetr ustawiony na pomiar napięcia) podłącza się równolegle do elementu, na którym chcemy wyznaczyć spadek napięcia. Równoległe włączenie oznacza, że miernik "porównuje" potencjały dwóch punktów obwodu i nie musi przewodzić prądu roboczego obwodu.

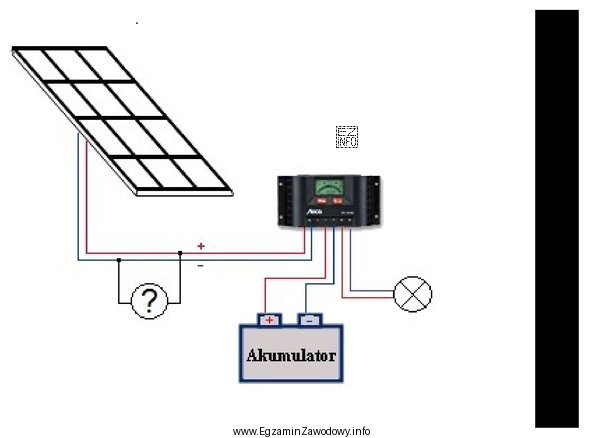

Odpowiedź "napięcia." jest właściwa wtedy, gdy na schemacie miernik z symbolem zapytania jest dołączony do dwóch punktów obwodu po obu stronach badanego elementu (czyli równolegle do niego). To klasyczny układ pomiaru różnicy potencjałów.
Dlaczego pozostałe odpowiedzi nie pasują do takiego podłączenia?
- "rezystancji." – rezystancję mierzy się omomierzem (lub multimetrem w trybie Ω) w obwodzie bez napięcia zasilającego, zwykle po odłączeniu elementu lub zapewnieniu, że inne gałęzie nie zafałszują wyniku. Samo równoległe wpięcie w pracującym obwodzie nie jest typowym układem pomiaru rezystancji.
- "natężenia prądu." – natężenie prądu mierzy się amperomierzem włączonym szeregowo, tak aby cały mierzony prąd przepływał przez przyrząd. Włączenie równoległe do elementu byłoby dla amperomierza błędem pomiarowym i mogłoby spowodować zwarcie (zależnie od konstrukcji i zakresu).
- "mocy." – moc w obwodach elektrycznych wyznacza się watomierzem lub oblicza z pomiarów (np. na podstawie napięcia i prądu, a w AC także cosφ). Sam fakt równoległego włączenia jednego miernika nie identyfikuje pomiaru mocy.
Wskazówka egzaminacyjna: najpierw ustal, czy przyrząd jest wpięty równolegle (napięcie) czy szeregowo (prąd). Dopiero potem rozważ pozostałe wielkości, które zwykle wymagają dodatkowych warunków pomiaru.
