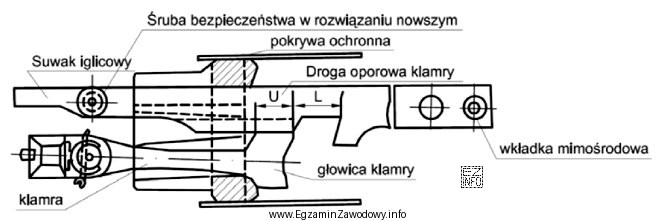

Pytanie dotyczy minimalnej drogi oporowej klamry w zamknięciu suwakowym rozjazdu zwyczajnego w szczególnej sytuacji eksploatacyjnej: zerwanie pędni, przy jednocześnie prawidłowo działającej zastawce zerwania pędni. W urządzeniach sterowania ruchem kolejowym taka sytuacja jest rozpatrywana jako stan awaryjny, w którym mechanizmy zabezpieczające muszą nadal ograniczać ryzyko nieprawidłowego położenia iglic i utraty pewności zamknięcia.
Droga oporowa można rozumieć jako wymaganą minimalną wartość przemieszczenia/zakres pracy elementu (tu: klamry), przy którym mechanizm przechodzi w stan zapewniający wymagane "zablokowanie" lub uzyskanie warunku bezpieczeństwa. Zbyt mała droga oporowa oznacza, że mechanizm może nie osiągnąć stanu gwarantującego właściwe działanie zamknięcia przy nietypowych obciążeniach, luzach lub przy uszkodzeniu elementu przeniesienia ruchu (pędni).
W tym zadaniu wartość minimalna wynosi 5 mm. Jest to wartość wymagana w odniesieniu do badanego przypadku (zerwanie pędni + poprawna praca zastawki), czyli stanowi granicę, poniżej której nie powinno się uznać działania zamknięcia za spełniające warunek minimalny.
Dlaczego pozostałe odpowiedzi są błędne?
- "1 mm" i "2 mm" to wartości typowe raczej dla niewielkich luzów, tolerancji lub drobnych przemieszczeń regulacyjnych. W kontekście wymagań bezpieczeństwa dla zamknięć rozjazdowych są zbyt małe, aby stanowić pewne minimum w sytuacji awaryjnej.
- "4 mm" jest bliższe prawidłowej odpowiedzi, co czyni ją dobrym dystraktorem. Nadal nie spełnia jednak warunku minimalnego – w pytaniu nie chodzi o "wartość typową", tylko o wartość graniczną, która musi być osiągnięta.
Wskazówka egzaminacyjna: w pytaniach o wartości minimalne w SRK często decyduje nie intuicja, ale znajomość konkretnego wymagania z dokumentacji technicznej/utrzymaniowej. Jeśli dwie odpowiedzi są "blisko siebie", zwykle jedna z nich jest właśnie właściwym progiem minimalnym.
