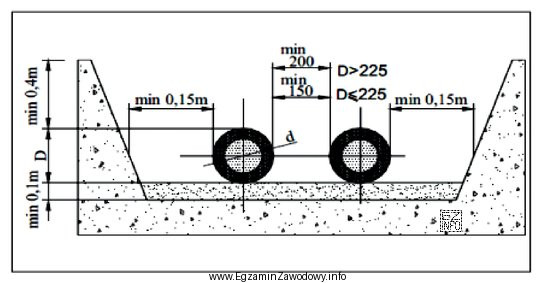

W zadaniach z montażu i eksploatacji instalacji przesyłowych w energetyce "minimalna odległość pomiędzy rurami" jest parametrem praktycznym: ma zapewnić możliwość prawidłowego montażu, kompensację przemieszczeń oraz dostęp do obsługi i kontroli. W typowych arkuszach egzaminacyjnych wartość ta nie jest "zgadywana" z samej średnicy, lecz odczytywana z rysunku (wymiarowanie, opisy, ewentualne tabelki lub detale).
Odpowiedź "200 mm" jest poprawna, ponieważ w przedstawionym systemie (zgodnie z wymiarem/oznaczeniem na rysunku) właśnie taki rozstaw został przyjęty jako minimalny. W praktyce może on uwzględniać m.in. miejsce na obejmy i podpory, tolerancje montażowe, ewentualną izolację, a także potrzebę uniknięcia kolizji przy pracy termicznej rurociągu.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "0,225 m" (czyli 225 mm) to wartość bliska, ale inna niż wymiar minimalny wskazany w zadaniu. Częsty błąd polega na wybieraniu liczby "w pobliżu" zamiast dokładnego odczytu z rysunku.
- "150 mm" może wydawać się logiczne jako "mały prześwit", ale nie spełnia wymagań przyjętych w tym układzie. Uczniowie mylą czasem minimalny rozstaw z minimalnym "jakimkolwiek" prześwitem możliwym do wykonania.
- "0,1 m" (100 mm) jest zwykle zbyt małe dla rurociągów tej średnicy, bo ogranicza dostęp i zwiększa ryzyko kolizji przy montażu oraz podczas pracy instalacji.
Wskazówka egzaminacyjna: zawsze sprawdź, czy pytanie mówi o odległości między osiami czy między zewnętrznymi ściankami. Jeśli arkusz tego nie doprecyzowuje, kluczowe jest, jak wymiar został narysowany (linie wymiarowe i punkty odniesienia). Dodatkowo zwracaj uwagę na jednostki: wartości w metrach przelicz na milimetry przed porównaniem.
