KWALIFIKACJA ELE3 + ELE4 - CZERWIEC 2023

PYTANIE NR 17.

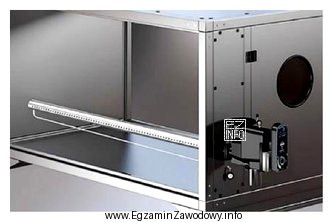

Moduł instalacji klimatyzacyjnej przedstawiony na ilustracji przeznaczony jest do
Ilustracja przedstawia moduł instalacji klimatyzacyjnej, który jest przeznaczony do nawilżania parowego powietrza.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Nawilżanie parowe polega na wprowadzeniu do strumienia powietrza pary wodnej, aby podnieść wilgotność bez wykraplania wody na elementach centrali. Moduł nawilżacza parowego jest więc przeznaczony do zwiększania zawartości pary wodnej w powietrzu, a nie do osuszania, dezynfekcji czy jonizacji.

Pełne wyjaśnienie:

W instalacjach klimatyzacyjnych i centralach wentylacyjnych "uzdatnianie powietrza" obejmuje m.in. zmianę temperatury, filtrację oraz regulację wilgotności. Jeżeli celem jest zwiększenie wilgotności powietrza nawiewanego, stosuje się nawilżanie – jedną z metod jest nawilżanie parowe.

Odpowiedź "nawilżania parowego powietrza" jest właściwa, ponieważ w tej metodzie do powietrza doprowadzana jest para wodna. Taki proces podnosi wilgotność (zawartość pary wodnej), a przy prawidłowym zaprojektowaniu i sterowaniu ogranicza ryzyko unoszenia kropel wody (jak w niektórych nawilżaczach rozpylających). W praktyce nawilżacz parowy bywa integrowany jako osobny moduł/sekcja w centrali.

Dlaczego pozostałe propozycje nie pasują do funkcji nawilżacza parowego?

  • "osuszania powietrza" – osuszanie polega na usuwaniu wilgoci, najczęściej przez schłodzenie powietrza poniżej punktu rosy na chłodnicy i odprowadzenie skroplin. To inny cel i zwykle inna sekcja centrali (chłodnica, taca skroplin, syfon).
  • "dezynfekcji powietrza" – dezynfekcja dotyczy redukcji drobnoustrojów (np. lampy UV, ozonowanie, rozwiązania filtracyjne o funkcji biobójczej). Nawilżacz parowy służy przede wszystkim regulacji wilgotności, a nie dezynfekcji.
  • "jonizacji powietrza" – jonizacja zmienia ładunek elektryczny cząstek/aerozoli i jest realizowana przez jonizatory. Nie jest tożsama z regulacją wilgotności i wymaga zupełnie innego typu urządzenia.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się funkcje z różnych "obszarów jakości powietrza" (wilgotność, higiena mikrobiologiczna, jonizacja), warto najpierw ustalić, czy pytanie dotyczy parametru wilgotności, czy raczej "oczyszczania/uzdatniania" w sensie sanitarnym.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Nawilżanie parowe to metoda zwiększania wilgotności powietrza przez wprowadzenie do niego pary wodnej. Stosuje się je w centralach wentylacyjnych i instalacjach klimatyzacyjnych, gdy powietrze nawiewane jest zbyt suche (np. zimą). Kluczowe jest sterowanie, aby nie przekroczyć zadanej wilgotności.
Zwykle jest to sekcja z elementem wprowadzającym parę do strumienia powietrza oraz osprzętem doprowadzającym parę/wodę i automatyką. W zadaniach egzaminacyjnych rozpoznanie opiera się na cechach charakterystycznych modułu pokazanych na rysunku, a nie na samej nazwie.
Osuszanie polega na usuwaniu wilgoci, najczęściej przez schłodzenie powietrza na chłodnicy i odprowadzenie skroplin. Nawilżacz parowy robi odwrotnie: dodaje parę wodną, aby podnieść wilgotność. To dwa przeciwne procesy, realizowane innymi modułami i w innym celu.
Nawilżanie jest potrzebne, gdy wilgotność w pomieszczeniach spada poniżej wymaganego poziomu komfortu lub wymagań technologicznych. Często dotyczy to sezonu grzewczego, gdy ogrzewane i wentylowane powietrze staje się suche. Stosuje się je też w obiektach o wymaganiach procesowych.
Zbyt niska wilgotność może powodować dyskomfort (suchość śluzówek, podrażnienia), problemy z elektrostatyką oraz pogorszenie warunków pracy niektórych urządzeń lub materiałów. Dlatego w części obiektów utrzymuje się zadany zakres wilgotności, a nawilżacz parowy jest jednym ze sposobów realizacji.
Najczęstsza pułapka to mylenie funkcji: wilgotność (nawilżanie/osuszanie) z higieną powietrza (dezynfekcja) lub z jonizacją. Warto najpierw przypisać każdej opcji "jaki parametr zmienia": wilgotność, temperaturę, liczbę drobnoustrojów albo ładunek jonowy cząstek.
W praktyce może wpływać, bo para wodna niesie energię i po zmieszaniu z powietrzem może nieznacznie zmieniać jego stan. Jednak w zadaniach egzaminacyjnych kluczową funkcją nawilżacza parowego jest regulacja wilgotności. Temperatura jest zwykle korygowana przez nagrzewnicę lub chłodnicę.
Do dezynfekcji stosuje się rozwiązania ukierunkowane na redukcję drobnoustrojów, np. lampy UV w kanałach/centralach lub inne technologie higieniczne zależne od projektu. To inna funkcja niż nawilżanie. W pytaniach testowych dezynfekcja nie powinna być utożsamiana z dodawaniem wilgoci.
Jonizacja dotyczy wytwarzania jonów i wpływu na ładunek elektryczny cząstek w powietrzu, a nawilżanie dotyczy ilości pary wodnej i wilgotności względnej. Są to różne procesy i różne urządzenia. W egzaminie warto kojarzyć jonizację z jonizatorem, a nawilżanie z nawilżaczem.
Ucz się "po funkcji i cechach": rozpoznawaj, które elementy odpowiadają za wilgotność, temperaturę i filtrację. Pomaga przegląd typowych schematów central oraz zdjęć sekcji: filtr, nagrzewnica, chłodnica (skropliny), nawilżacz (para/woda), wentylator. Ćwicz na arkuszach z ilustracjami.
info

Statystycznie 45% uczniów zna prawidłową odpowiedź. trudne

Według specjalistów z branży: "Nawilżanie parowe polega na wprowadzeniu do strumienia powietrza pary wodnej, aby podnieść wilgotność bez wykraplania wody na elementach centrali."

Materiały:

  • Podręczniki i skrypty szkolne z zakresu wentylacji i klimatyzacji (sekcje: uzdatnianie powietrza, nawilżanie)
  • Instrukcje producentów central wentylacyjnych/klimatyzacyjnych (opisy sekcji nawilżania parowego)
  • Materiały dydaktyczne do kwalifikacji dotyczące budowy i funkcji modułów AHU
