KWALIFIKACJA ELE2 - STYCZEŃ 2019 (test 2)



PYTANIE NR 33.

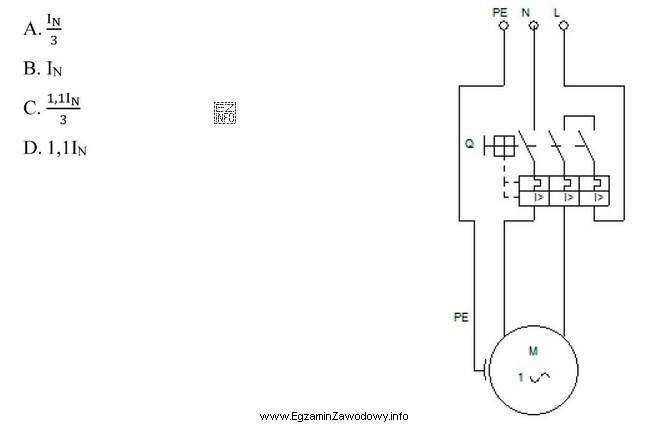

Na jaką maksymalną wartość natężenia prądu powinien być nastawiony wyłącznik w układzie przedstawionym na schemacie, jeśli wartość znamionową prądu silnika oznaczono IN?
Na jaką maksymalną wartość natężenia prądu powinien być
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Maksymalna wartość natężenia prądu, na jaką powinien być nastawiony wyłącznik w przedstawionym układzie, powinna wynosić 1,1IN. Jest to standardowa praktyka w zabezpieczeniach przeciążeniowych silników elektrycznych. Ustawienie wyłącznika na 110% wartości prądu znamionowego (IN) zapewnia ochronę silnika przed przeciążeniem, jednocześnie pozwalając na krótkotrwałe przekroczenia prądu znamionowego, które mogą wystąpić podczas normalnej pracy (np. przy rozruchu). Obliczenie wygląda następująco:

Imax = 1,1 × IN

gdzie Imax to maksymalna wartość natężenia prądu dla wyłącznika, a IN to prąd znamionowy silnika.
