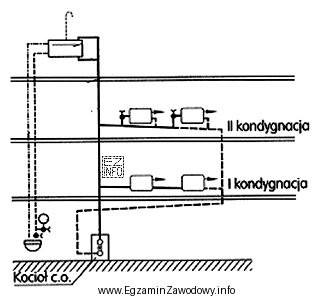

W instalacji c.o. jednorurowej grzejniki są zasilane z jednego przewodu obiegowego – woda grzejna przepływa kolejno przez odcinki instalacji, a przyłączenie grzejnika realizuje się zwykle przez odgałęzienie (gałązkę grzejnikową).
Określenie "pozioma" dotyczy sposobu prowadzenia przewodów rozprowadzających na danej kondygnacji: na piętrze typowo występuje poziomy przebieg przewodu w obrębie kondygnacji, od którego wykonuje się podejścia do poszczególnych odbiorników. Określenie "pionowa" byłoby właściwe, gdyby zasadnicza część rozprowadzenia i włączania odbiorników na tej kondygnacji wynikała z pionów i układu typowo pionowego (co w praktyce rozpoznaje się po innym przebiegu przewodów na schemacie).
Fragment "z odgałęzieniami" oznacza, że grzejniki nie są wpięte w przewód "w szereg" bezpośrednio, lecz mają wykonane przyłącza od przewodu obiegowego. W praktyce jest to kluczowe przy interpretacji rysunku: widzisz przewód główny oraz krótkie podejścia do grzejników.
Odpowiedź z "zaworem na gałązce grzejnikowej" jest spójna z typowym rozwiązaniem eksploatacyjnym: armatura do odcięcia/regulacji montowana jest na przyłączu grzejnika (gałązce). Warianty z "zaworem dwudrogowym" mogą wprowadzać w błąd, bo nazwa ta bywa kojarzona z innym zastosowaniem armatury i nie opisuje jednoznacznie położenia zaworu na przyłączu grzejnika, które jest tu istotą rozpoznania.
Dlatego niepasujące są odpowiedzi zawierające "pionowa…", jeśli z rysunku wynika poziome rozprowadzenie na kondygnacji, oraz odpowiedzi z "zaworem dwudrogowym", jeśli na schemacie wskazana jest armatura bezpośrednio na gałązce grzejnikowej.
