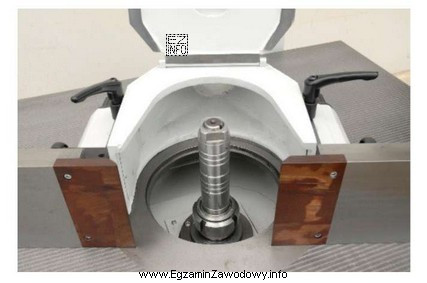

W tym typie zadania kluczowe jest odróżnienie narzędzi do frezowania od narzędzi do cięcia i wiercenia oraz dopasowanie ich do sposobu mocowania w obrabiarce widocznej na fotografii.
Odpowiedź "frez tarczowy" jest właściwa, gdy element obrabiarki jest przystosowany do pracy narzędziem w kształcie tarczy (z ostrzami/zębami skrawającymi na obwodzie i często także na bokach). Frez tarczowy służy do obróbki kształtowej: wykonywania rowków, wręgów, podcinania lub profilowania, zależnie od geometrii frezu.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Frez trzpieniowy" ma inną budowę: jest osadzony na trzpieniu, zwykle walcowy lub kształtowy, i mocuje się go w oprawce/uchwycie odpowiadającym średnicy trzpienia. Jeżeli na zdjęciu widać mocowanie typowe dla tarczy (np. na wale), to frez trzpieniowy nie jest właściwym wyborem.
- "Piłę tarczową" łatwo pomylić z frezem tarczowym, bo oba narzędzia są "tarczami". Różnica funkcjonalna jest zasadnicza: piła służy głównie do rozcinania materiału, a frez do obróbki skrawaniem powierzchni i kształtów. Geometria zębów, grubość tarczy i sposób pracy są inne.
- "Wiertło" jest narzędziem do wykonywania otworów; wymaga osiowego posuwu w głąb materiału i zwykle współpracuje z uchwytem wiertarskim lub innym mocowaniem przeznaczonym do wierteł. W kontekście obrabiarki do frezowania i mocowania tarczowego wiertło nie jest adekwatne.
Wskazówka egzaminacyjna: gdy wahasz się między piłą a frezem tarczowym, pomyśl o celu operacji. Jeśli zadanie dotyczy frezowania (rowek, wręg, profil), wybierasz frez. Jeśli dotyczy rozcinania na format, wybierasz piłę.
