KWALIFIKACJA BUD13 - CZERWIEC 2014

PYTANIE NR 32.

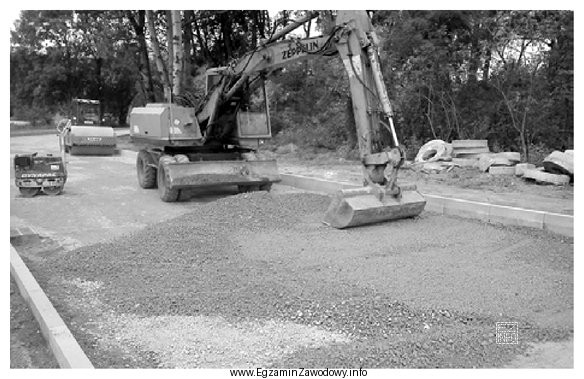

Na fotografii przedstawiono etap wykonania warstwy
Ilustracja przedstawia etap budowy drogi, w którym wykonywana jest warstwa podbudowy.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
"Podbudowa" to warstwa konstrukcyjna znajdująca się poniżej warstw asfaltowych, wykonywana m.in. z kruszyw i intensywnie zagęszczana. Na etapie jej wykonania typowo widać rozścielanie i wałowanie materiału nośnego, zanim powstaną warstwy wiążąca i ścieralna.

Pełne wyjaśnienie:

Prawidłowa odpowiedź to "podbudowy", ponieważ podbudowa jest warstwą konstrukcyjną, której zadaniem jest przenoszenie obciążeń od ruchu na niższe warstwy oraz zapewnienie wymaganej nośności i równości pod kolejne warstwy nawierzchni. Na placu budowy etap wykonywania podbudowy zwykle wiąże się z rozścielaniem materiału (często kruszywowego lub stabilizowanego) i jego zagęszczaniem walcem, zanim pojawią się typowe roboty asfaltowe dla górnych warstw.

Odpowiedź "odcinającej" jest nieprawidłowa, ponieważ warstwa odcinająca pełni inną funkcję: ma ograniczać mieszanie się gruntów/podłoża z kruszywem oraz przenikanie drobnych frakcji i wody. W praktyce bywa kojarzona z geowłókniną, piaskiem lub cienką warstwą separacyjną, a nie z zasadniczą warstwą nośną przygotowywaną pod nawierzchnię.

Odpowiedź "wiązującej" jest nieprawidłowa, bo warstwa wiążąca jest warstwą asfaltową położoną poniżej warstwy ścieralnej. Jej wykonanie zwykle rozpoznaje się po pracy rozściełacza mas bitumicznych i charakterystycznym wyglądzie świeżej mieszanki mineralno-asfaltowej (inna technologia niż typowa podbudowa kruszywowa).

Odpowiedź "ścieralnej" także jest nieprawidłowa: warstwa ścieralna to najwyższa, eksploatacyjna warstwa asfaltowa, zapewniająca właściwą szorstkość i równość. Jej wykonanie jest końcowym etapem układania nawierzchni i ma najbardziej "wykończeniowy" charakter.

Wskazówka egzaminacyjna: aby odróżniać warstwy, łącz funkcję (nośność/wiązanie/odporność na ścieranie/separacja) z typową technologią (kruszywo i zagęszczanie vs rozściełacz i masa asfaltowa) oraz z kolejnością robót na budowie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Podbudowa to warstwa konstrukcyjna nawierzchni wykonywana pod warstwami asfaltowymi lub betonowymi. Jej zadaniem jest przenoszenie obciążeń, zapewnienie nośności i równości oraz stworzenie stabilnego podłoża pod kolejne warstwy.
Podbudowa często ma wygląd kruszywa (ziarnista struktura) i jest zagęszczana walcami bez użycia rozściełacza mas bitumicznych. Warstwy asfaltowe są ciemniejsze i zwykle widać układanie rozściełaczem oraz świeżą, jednolitą powierzchnię mieszanki.
Warstwa ścieralna jest warstwą końcową, która odpowiada za kontakt z ruchem i odporność na ścieranie. Gdyby wykonano ją wcześniej, zostałaby uszkodzona przez transport, sprzęt i kolejne prace. Musi też leżeć na poprawnie wykonanych warstwach niższych.
Warstwa wiążąca to warstwa asfaltowa pośrednia pomiędzy podbudową (lub podbudową asfaltową) a warstwą ścieralną. Jej funkcją jest zwiększenie nośności pakietu asfaltowego i równomierne przenoszenie obciążeń, stanowiąc "trzon" części asfaltowej.
Warstwa odcinająca ogranicza przenikanie drobnych cząstek gruntu do warstw kruszywowych oraz wpływ wody kapilarnej. Działa separacyjnie i ochronnie. Nie jest zwykle główną warstwą nośną, dlatego łatwo ją pomylić z podbudową, jeśli patrzy się tylko na kolejność.
Stosuje się ją, gdy warunki gruntowo-wodne sprzyjają zamulaniu kruszywa lub podciąganiu wody, albo gdy podłoże jest drobnoziarniste i istnieje ryzyko mieszania się warstw. Decyzja zależy od projektu i warunków lokalnych na budowie.
Typowo spotkasz równiarkę do profilowania, walce (statyczne lub wibracyjne) do zagęszczania oraz sprzęt do transportu i rozścielania kruszywa (np. samochody samowyładowcze, rozkładarki kruszywa). Dobór zależy od rodzaju podbudowy i materiału.
Jeśli podbudowa nie jest odpowiednio zagęszczona, może dojść do koleinowania, nierówności i spękań warstw wyżej położonych. Dobre zagęszczenie zwiększa nośność i stabilność całej konstrukcji nawierzchni, a także poprawia trwałość drogi w eksploatacji.
Najczęstsze błędy to sugerowanie się wyłącznie kolorem (np. "ciemne = asfalt"), ignorowanie faktury materiału oraz pomijanie kontekstu robót (jaki sprzęt pracuje i na jakim etapie inwestycji). Warto analizować jednocześnie materiał, maszynę i kolejność warstw.
Ćwicz na wielu fotografiach: rozpoznawaj materiał (kruszywo/masa asfaltowa), sprzęt (walec/rozściełacz/równiarka) i typową kolejność robót. Twórz własne notatki: "co widać" → "jaka warstwa" → "jaka funkcja", bo to ułatwia szybkie decyzje na egzaminie.
info

Około 45% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: ""Podbudowa" to warstwa konstrukcyjna znajdująca się poniżej warstw asfaltowych, wykonywana m.in. z kruszyw i intensywnie zagęszczana."

Źródła:

  • PN-EN 13108 (seria): Mieszanki mineralno-asfaltowe — Wymagania (ogólne odniesienie do warstw asfaltowych: wiążącej i ścieralnej)
  • PN-EN 13242: Kruszywa do niezwiązanych i hydraulicznie związanych materiałów stosowanych w obiektach budowlanych i budownictwie drogowym (odniesienie do warstw kruszywowych, np. podbudów)

Materiały:

  • Podręczniki i skrypty z technologii robót drogowych (konstrukcje nawierzchni, warstwy i materiały)
  • Instrukcje i materiały szkoleniowe producentów sprzętu do zagęszczania i układania warstw
  • Normy dotyczące mieszanek mineralno-asfaltowych oraz mieszanek niezwiązanych (dla zrozumienia przeznaczenia warstw)
