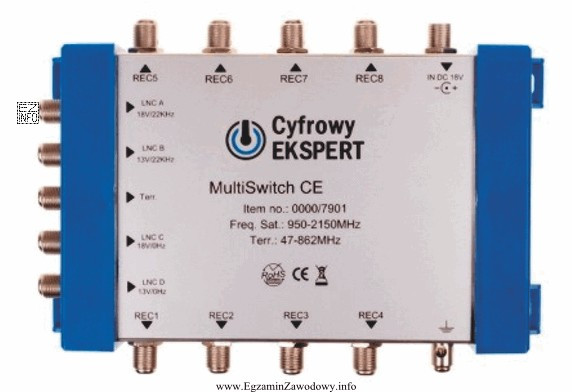

Multiswitch to element instalacji zbiorczej RTV-SAT, który rozdziela sygnały z anteny satelitarnej (zwykle z konwertera typu quattro) oraz często dodatkowo sygnał TV naziemnej/UKF na wiele wyjść abonenckich.
Oznaczenie typu "5-wejściowy i 8-wyjściowy" interpretuje się następująco:
- 5 wejść – typowo 4 tory SAT (dwa pasma i dwie polaryzacje) plus 1 dodatkowe wejście dla sygnału naziemnego (DVB-T/UKF) albo toru dodatkowego, zależnie od konstrukcji.
- 8 wyjść – 8 niezależnych wyjść abonenckich, czyli możliwość zasilenia 8 gniazd/punktów odbioru (tunery satelitarne/telewizory z torem SAT), przy zachowaniu niezależności wyboru kanałów przez użytkowników.
Dlaczego poprawna jest odpowiedź "5-wejściowy i 8-wyjściowy"?
- Wskazuje typową konfigurację multiswitcha do małej instalacji (do 8 odbiorców), gdzie po stronie wejść widoczny jest komplet torów SAT oraz dodatkowy tor naziemny.
- Zgadza się z praktyką oznaczania multiswitchy: pierwsza liczba dotyczy wejść, druga wyjść abonenckich.
Dlaczego pozostałe odpowiedzi są błędne?
- "5-wejściowy i 4-wyjściowy" – myli liczbę wyjść; taki wariant jest spotykany, ale nie odpowiada urządzeniu z 8 wyjściami.
- "4-wejściowy i 4-wyjściowy" – pomija dodatkowe wejście (np. naziemne) oraz ma inną liczbę wyjść; błąd wynika często z patrzenia tylko na część złączy.
- "4-wejściowy i 9-wyjściowy" – nietypowe zestawienie w tym kontekście; dodatkowo 9 wyjść abonenckich jest mniej standardowe i nie zgadza się z typowym układem złączy (częściej spotyka się 4/8/16 lub 5/8/12/16, zależnie od serii).
Wskazówka egzaminacyjna: na fotografiach liczenie złączy wykonuj metodycznie (najpierw wszystkie wejścia, potem wszystkie wyjścia) i zwróć uwagę na opisy przy gniazdach, bo wejście naziemne bywa oznaczone inaczej niż tory SAT.
