KWALIFIKACJA GIW2 - CZERWIEC 2015

PYTANIE NR 34.

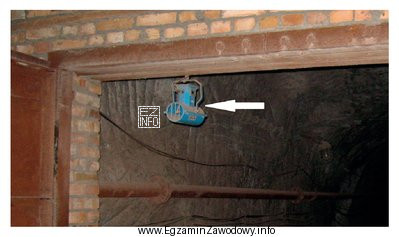

Na fotografii strzałka wskazuje
Ilustracja przedstawia wnętrze podziemnego tunelu, prawdopodobnie w kopalni, co jest zgodne z kontekstem egzaminu zawodowego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Anemometr to przyrząd służący do pomiaru prędkości przepływu powietrza (ruchu powietrza) w wyrobiskach.
Pyłomierz mierzy zapylenie, psychrometr służy do oceny wilgotności (na podstawie temperatur), a katatermometr ocenia warunki cieplne/mikroklimat poprzez czas ochładzania.

Pełne wyjaśnienie:

Anemometr jest przyrządem wykorzystywanym w pomiarach wentylacyjnych do wyznaczania prędkości przepływu powietrza. W praktyce górniczej takie pomiary są potrzebne m.in. do kontroli przewietrzania wyrobisk, oceny skuteczności doprowadzenia świeżego powietrza oraz do obliczeń pochodnych (np. strumienia objętości, jeśli znane jest pole przekroju).

Odpowiedź "pyłomierz" jest nieprawidłowa, ponieważ pyłomierze służą do oceny zapylenia powietrza (ilości pyłu w powietrzu), a nie do pomiaru prędkości strugi powietrza. To inny rodzaj czujnika i inna wielkość fizyczna.

Odpowiedź "psychrometr" jest nieprawidłowa, bo psychrometr służy do wyznaczania wilgotności powietrza na podstawie pomiaru temperatury "suchej" i "wilgotnej" (różnica temperatur zależy od parowania). Jest to przyrząd mikroklimatyczny, a nie anemometryczny.

Odpowiedź "katatermometr" także jest nieprawidłowa: katatermometr jest związany z oceną warunków cieplnych i oddawania ciepła (zależnie od ruchu powietrza i temperatury), ale jego celem nie jest bezpośredni pomiar prędkości przepływu w taki sposób jak anemometr. Na egzaminie warto zapamiętać proste rozróżnienie: anemometr – prędkość powietrza, pyłomierz – pył, psychrometr – wilgotność, katatermometr – odczucie cieplne/mikroklimat.

Wskazówka egzaminacyjna: jeśli pytanie jest o rozpoznanie przyrządu na zdjęciu, najpierw ustal "co ma mierzyć" (prędkość, pył, wilgotność, mikroklimat), a dopiero potem dopasuj nazwę. To zmniejsza ryzyko zgadywania po samym brzmieniu terminu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Anemometr służy do pomiaru prędkości przepływu powietrza w wyrobisku. Wynik wykorzystuje się w ocenie przewietrzania, a pośrednio także do obliczeń strumienia powietrza, jeśli znane jest pole przekroju przepływu.
Kluczowa jest wielkość mierzona: anemometr dotyczy ruchu powietrza, a psychrometr wilgotności (temperatury suchej i wilgotnej). Psychrometr zwykle kojarzy się z dwoma pomiarami temperatury, a anemometr z elementem reagującym na przepływ.
Pyłomierz jest przeznaczony do oceny zapylenia (ilości pyłu w powietrzu), czyli innego parametru niż prędkość przepływu. Można mieć duży przepływ przy niskim zapyleniu lub odwrotnie, więc nie wolno tych pojęć utożsamiać.
Pomiary anemometrem wykonuje się podczas kontroli wentylacji wyrobisk, w trakcie odbiorów i przeglądów rejonów robót, a także po zmianach w układzie przewietrzania (np. po przestawieniu lutniociągu lub zmianie pracy wentylatora).
Najczęściej myli się przyrządy "od powietrza": anemometr, psychrometr i katatermometr. Mechanizm błędu to wybór na podstawie skojarzenia, a nie na podstawie tego, co jest mierzone: prędkość, wilgotność albo warunki cieplne.
Katatermometr wiąże się z oceną warunków cieplnych i wpływu otoczenia na oddawanie ciepła. Nie jest to typowy przyrząd do bezpośredniego pomiaru prędkości przepływu, dlatego w pytaniach o prędkość powietrza zwykle nie będzie poprawny.
Psychrometr nie zawsze podaje wilgotność "wprost"; wykorzystuje pomiar temperatury suchej i wilgotnej, a wilgotność wyznacza się na podstawie zależności psychrometrycznych (np. z tabel). To odróżnia go od przyrządów stricte do przepływu powietrza.
W ocenie wentylacji analizuje się m.in. prędkość i kierunek przepływu powietrza, warunki mikroklimatu (temperatura, wilgotność) oraz zanieczyszczenia (pyły, gazy). Różne przyrządy mierzą różne parametry, więc dobór aparatury ma znaczenie.
Najlepiej uczyć się zestawami: nazwa → co mierzy → gdzie się stosuje. Pomaga też przegląd zdjęć sprzętu z pracowni lub kopalni oraz robienie własnych fiszek. Na egzaminie najpierw ustal funkcję, potem dopasuj nazwę.
Pomocne jest skojarzenie z "anemo-" jako ruchem powietrza i wiatrem: anemometr = prędkość powietrza. Dla kontrastu: "psycho-" kojarz z wilgotnością i temperaturą, a "pyło-" z zapyleniem. Skojarzenia zmniejszają zgadywanie.
info

To pytanie poprawnie rozwiązuje 77% zdających egzamin. średnio łatwe

W praktyce zawodowej kluczowe jest to, że anemometr to przyrząd służący do pomiaru prędkości przepływu powietrza (ruchu powietrza) w wyrobiskach.
