PYTANIE NR 18.

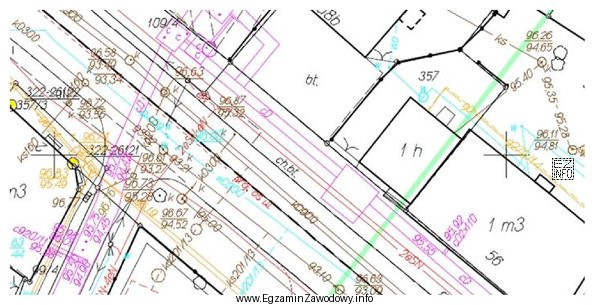

Na fragmencie mapy zasadniczej kolorem fioletowym oznaczono przewód
Ilustracja przedstawia fragment mapy zasadniczej, która jest używana w kontekście kwalifikacji zawodowych związanych z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Oznaczenia uzbrojenia terenu na mapie zasadniczej mogą wykorzystywać barwy do rozróżniania rodzajów przewodów.
W tej konwencji kolor fioletowy odnosi się do przewodu sieci ciepłowniczej, a pozostałe odpowiedzi dotyczą innych typów infrastruktury (telekomunikacja, energetyka, gaz).

Pełne wyjaśnienie:

Mapa zasadnicza przedstawia m.in. uzbrojenie terenu, czyli sieci i urządzenia infrastruktury (np. gaz, energia, telekomunikacja, ciepło). W praktyce egzaminacyjnej często sprawdza się umiejętność rozpoznania rodzaju sieci na podstawie jej prezentacji kartograficznej, w tym zastosowanej barwy i symbolu.

W tej wersji konwencji znaków kolor fioletowy oznacza przewód ciepłowniczy. Odpowiedź "ciepłowniczy" jest więc zgodna z przypisaniem barwy do rodzaju sieci.

Pozostałe propozycje są typowymi "pułapkami":

  • "telekomunikacyjny" – bywa kojarzony z innymi oznaczeniami (np. charakterem linii/symboliką w legendach branżowych), ale nie odpowiada tej barwie w tej konwencji.
  • "elektroenergetyczny" – sieci energetyczne mają własne rozróżnienia (np. napowietrzne/kablowe, napięcia), jednak sama barwa fioletowa nie identyfikuje tu energetyki.
  • "gazowy" – sieci gazowe są na mapie przedstawiane odmiennie; mylenie ich z ciepłownictwem wynika często z traktowania wszystkich przewodów jako podobnych graficznie bez sprawdzania kodu barwy.

Wskazówka do nauki: ucz się oznaczeń zawsze wraz z legendą i informacją, z jakiej instrukcji/standardu pochodzi materiał. Konwencje (w tym barwy) mogły się zmieniać, dlatego na egzaminie kluczowe jest dopasowanie odpowiedzi do przedstawionego fragmentu mapy i jego systemu oznaczeń.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest mapa zasadnicza w geodezji?
Mapa zasadnicza to podstawowe opracowanie kartograficzne pokazujące m.in. sytuację terenową, ewidencyjną i uzbrojenie terenu. Służy jako materiał wyjściowy do projektowania, pomiarów realizacyjnych i analiz kolizji infrastruktury. Jej treść jest standaryzowana, ale może zależeć od przyjętej konwencji i aktualizacji.
Jak rozpoznać rodzaj przewodu na mapie zasadniczej?
Najpewniej rozpoznaje się go przez legendę (znak, barwę, opis, typ linii) oraz kontekst obiektów towarzyszących (np. studnie, komory, słupki). Sama barwa bywa pomocna, ale bez legendy może prowadzić do pomyłek, zwłaszcza między różnymi wersjami opracowań.
Dlaczego na mapie zasadniczej stosuje się różne kolory sieci?
Kolory zwiększają czytelność i pozwalają szybciej rozróżnić typy infrastruktury (gaz, energia, telekomunikacja, ciepło). To ważne przy analizie kolizji i planowaniu robót w terenie. Trzeba jednak pamiętać, że kolory są elementem konwencji kartograficznej i mogą się różnić w zależności od standardu mapy.
Czy kolor przewodu zawsze oznacza to samo na każdej mapie?
Nie zawsze. W praktyce spotyka się mapy sporządzone według różnych instrukcji, standardów i lat opracowania. Dlatego na egzaminie i w pracy zawodowej należy opierać się na legendzie konkretnego materiału, a nie tylko na ogólnych skojarzeniach kolorystycznych.
Jakie sieci zalicza się do uzbrojenia terenu?
Do uzbrojenia terenu zalicza się m.in. sieci: wodociągową, kanalizacyjną, gazową, elektroenergetyczną, telekomunikacyjną oraz ciepłowniczą. Na mapie zasadniczej mogą być pokazane też urządzenia towarzyszące, takie jak studnie, komory, szafki czy słupy, zależnie od skali i standardu.
Jak odróżnić przewód gazowy od ciepłowniczego na mapie?
Odróżnianie powinno wynikać z legendy i symboliki (barwa, rodzaj linii, opisy). Dodatkowo pomagają obiekty towarzyszące: dla ciepłownictwa typowe są komory i elementy sieci cieplnej, a dla gazu inne urządzenia i oznaczenia branżowe. Bez legendy łatwo o błąd przez podobieństwo graficzne przewodów.
Dlaczego odpowiedzi w takich zadaniach są do siebie podobne?
To celowe: w praktyce geodeta musi szybko i poprawnie identyfikować różne rodzaje infrastruktury, które na mapie mogą wyglądać podobnie. Egzamin sprawdza, czy potrafisz użyć właściwej konwencji (barwa/znak) zamiast działać na skróty i wybierać odpowiedź na podstawie intuicji.
Kiedy w pracy geodety najczęściej korzysta się z mapy zasadniczej?
Najczęściej przy przygotowaniu prac terenowych, analizie uzbrojenia terenu, sporządzaniu map do celów projektowych, tyczeniu obiektów oraz przy ocenie możliwych kolizji. Mapa zasadnicza jest też punktem odniesienia przy kompletowaniu dokumentacji i uzgodnieniach związanych z infrastrukturą.
Jakie błędy najczęściej popełnia się przy czytaniu uzbrojenia terenu?
Typowe błędy to: opieranie się wyłącznie na kolorze bez sprawdzenia legendy, mylenie sieci o podobnej grafice, nieuwzględnianie, że mapa może być starsza i wykonana według innej konwencji, oraz pomijanie obiektów towarzyszących, które doprecyzowują rodzaj infrastruktury.
Jak się uczyć oznaczeń sieci na mapie zasadniczej do egzaminu?
Ćwicz na realnych fragmentach map wraz z legendą: najpierw rozpoznaj barwę i typ linii, potem potwierdź wybór po symbolach i obiektach towarzyszących. Twórz własne fiszki z "kolor/symbol → rodzaj sieci" dla materiałów używanych w zadaniach. Zwracaj uwagę na to, z jakiej wersji standardu pochodzi mapa.
