W pojazdach z ramą jednym z najczęściej spotykanych rozwiązań jest rama podłużnicowa. Jej cechą rozpoznawczą są dwie główne belki nośne (podłużnice) biegnące wzdłuż pojazdu – zwykle równolegle do siebie. Podłużnice są łączone poprzecznicami, które usztywniają konstrukcję i przenoszą obciążenia od zawieszenia, zespołu napędowego oraz nadwozia/zabudowy.

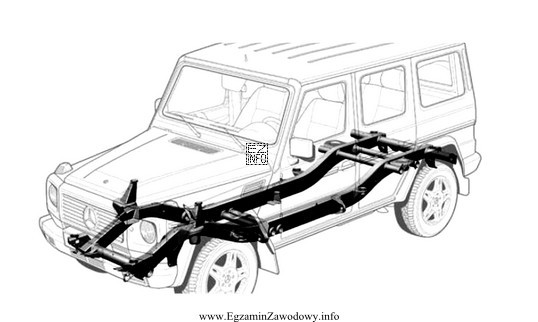

Odpowiedź "podłużnicową" jest poprawna wtedy, gdy na ilustracji widać wyraźny układ dwóch długich elementów wzdłużnych tworzących "szyny" ramy. To rozpoznanie nie wymaga obliczeń, lecz umiejętności identyfikacji elementów konstrukcji nośnej.
Dlaczego pozostałe odpowiedzi są niepoprawne w tym rozpoznaniu?
- "centralną" sugeruje konstrukcję opartą na dominującym, centralnym elemencie nośnym (np. tunelu/rdzeniu), a nie na dwóch równoległych podłużnicach. Jeśli na rysunku główne obciążenia przenoszą dwa boczne, wzdłużne elementy, nie jest to typ centralny.
- "krzyżową" kojarzy się z układem, w którym istotnym elementem jest skrzyżowanie/układ "X" w części środkowej. Sama obecność poprzecznic w ramie podłużnicowej nie czyni jej ramą krzyżową – kluczowy jest dominujący schemat nośny.
- "płytową" odnosi się do konstrukcji, w której elementem nośnym jest płyta/podłoga o charakterze platformy, a nie klasyczne belki podłużne. W typowej ramie podłużnicowej widać belkową strukturę, a nie jednolitą płytę nośną.
Wskazówka egzaminacyjna: przy rozpoznawaniu typu ramy najpierw znajdź elementy główne (co przenosi większość obciążeń): dwie podłużnice, centralny rdzeń, układ "X", czy platformę/płytę. Dopiero potem porównaj z nazwami odpowiedzi.
