PYTANIE NR 1.
Na ilustracji przedstawiono etap wykonywania połączeń rur miedzianych metodą

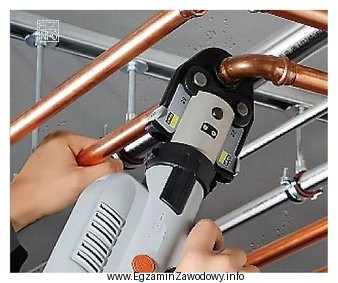

Ilustracja przedstawia etap wykonywania połączeń rur miedzianych metodą zaprasowywania, co jest istotnym elementem w pracy
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zaprasowywanie rozpoznaje się po użyciu zaciskarki i kształtki, która jest trwale odkształcana przez szczęki narzędzia, bez podgrzewania i bez spoiwa.
Lutowanie twarde i miękkie wymaga źródła ciepła oraz spoiwa, a gwintowanie nie dotyczy typowych połączeń rur miedzianych w takich instalacjach.

Pełne wyjaśnienie:

Metoda zaprasowywania polega na wykonaniu połączenia rury z kształtką poprzez mechaniczne zaciśnięcie (trwałe odkształcenie) elementu złącznego specjalną zaciskarką i odpowiednimi szczękami/profitem zacisku. W praktyce na etapie wykonywania połączenia widać narzędzie zaciskające oraz kształtkę przeznaczoną do zaprasowania. Nie występuje tu topienie spoiwa ani podgrzewanie połączenia.

Odpowiedź "lutowania twardego" jest niepoprawna, ponieważ lutowanie twarde wymaga zastosowania wysokiej temperatury (zwykle palnik), topnika i spoiwa, a charakterystycznym elementem procesu jest nagrzewanie złącza i rozpływ lutu w szczelinie kapilarnej. To inny przebieg czynności i inny zestaw narzędzi niż przy zaciskaniu.

Odpowiedź "lutowania miękkiego" także nie pasuje do etapu pokazanego dla zaprasowywania. Lutowanie miękkie opiera się na spoiwach o niższej temperaturze topnienia; nadal jednak kluczowe jest grzanie złącza i wprowadzanie spoiwa, czego nie ma w technologii zaprasowywanej.

Odpowiedź "gwintowania" jest błędna, bo gwinty wykonuje się na elementach przeznaczonych do połączeń gwintowych (typowo stalowych lub mosiężnych), a nie przez zaciskanie kształtki na rurze miedzianej. W instalacjach z miedzią połączenia gwintowe występują zwykle na przejściówkach/armaturze, ale sam etap łączenia rury z kształtką wygląda zupełnie inaczej.

Wskazówka egzaminacyjna: aby odróżnić metody, szukaj na ilustracji źródła ciepła i spoiwa (to sugeruje lutowanie) albo zaciskarki i profilu zacisku na kształtce (to sugeruje zaprasowywanie).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zaprasowywanie to metoda łączenia rury z kształtką przez mechaniczne zaciśnięcie kształtki zaciskarką. Połączenie powstaje bez podgrzewania i bez spoiwa, a o szczelność dbają m.in. elementy uszczelniające w złączce (zależnie od systemu).
W zaprasowywaniu zwykle widać zaciskarkę oraz kształtkę z miejscem zacisku; nie ma płomienia, palnika ani spoiwa. Przy lutowaniu charakterystyczne są: nagrzewanie złącza, użycie topnika oraz doprowadzanie lutu do rozgrzanego połączenia.
Lutowanie twarde tworzy połączenie przez stopienie spoiwa w wysokiej temperaturze i jego rozpływ w szczelinie złącza. Zaprasowywanie tworzy połączenie przez odkształcenie mechaniczne kształtki. Różnią się narzędzia, przebieg pracy i ryzyka (np. praca z ogniem).
Lutowanie twarde bywa wybierane, gdy wymagane są połączenia metalicznie trwałe w określonych warunkach pracy albo gdy system instalacji i osprzęt są zaprojektowane pod lut. Decyzja zależy od projektu, wymagań producenta urządzeń i doboru materiałów.
To zależy od zastosowania i wymagań technicznych danego układu. W wielu typowych obiegach chłodniczych stosuje się połączenia o wysokiej wytrzymałości i szczelności, dlatego częściej spotyka się lutowanie twarde lub połączenia systemowe. Na egzaminie rozróżniaj metody po narzędziach i śladach procesu.
Charakterystyczna jest zaciskarka (ręczna, elektrohydrauliczna itp.) z odpowiednimi szczękami/profilami dopasowanymi do systemu złączek. To właśnie narzędzie wykonuje trwałe zaciśnięcie kształtki na rurze, co odróżnia tę metodę od lutowania.
Gwintowanie to wykonywanie gwintu na końcu elementu i skręcanie połączenia gwintowego. W instalacjach miedzianych typowe odcinki rur łączy się przez lutowanie lub systemy zaprasowywane, a gwinty częściej dotyczą armatury lub przejściówek i wyglądają inaczej niż zacisk na kształtce.
Najczęściej mylą zaprasowywanie z lutowaniem, bo "miedź = lut". Innym błędem jest ignorowanie narzędzia na ilustracji oraz brak sprawdzenia, czy widać spoiwo/topnik lub źródło ciepła. Pomaga zasada: bez płomienia i bez lutu to zwykle zaprasowywanie.
Po lutowaniu twardym często widać ślady nagrzewania (przebarwienia), pozostałości topnika oraz "obrączkę" lub menisk spoiwa w okolicy złącza. W zaprasowywaniu częściej widać regularny ślad od szczęk/profilu zacisku na kształtce, bez typowych śladów po grzaniu.
Ucz się przez porównanie: zrób listę cech rozpoznawczych (narzędzia, obecność ciepła, spoiwo, ślad zacisku). Obejrzyj zdjęcia i filmy z montażu oraz poćwicz identyfikację na przykładach. Na egzaminie zawsze szukaj elementu, który jednoznacznie zdradza metodę.
