W zadaniach z kwalifikacji BUD.7 często trzeba rozpoznać, na jakim elemencie instalacji wykonywany jest montaż izolacji lub płaszcza ochronnego. Kluczowa jest umiejętność odróżnienia armatury od kształtek rurowych.

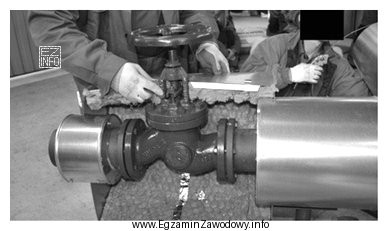

"zaworze" jest poprawną odpowiedzią w sytuacji, gdy element na ilustracji ma cechy typowe dla zaworu, czyli urządzenia służącego do zamykania, otwierania lub regulacji przepływu. W praktyce montera izolacji wskazówką bywa obecność części obsługowej (np. pokrętła) albo zabudowa typowa dla korpusu armatury, a także potrzeba wykonania izolacji w formie zdejmowalnej (ze względu na serwis).
Pozostałe odpowiedzi odnoszą się do kształtek rurociągowych i z definicji nie pełnią funkcji regulacyjnej:
- "kolanie" – element służący do zmiany kierunku prowadzenia rurociągu. Nie ma części nastawczej; geometrycznie jest to łuk/załamanie osi przewodu.
- "redukcji" – kształtka łącząca odcinki o różnych średnicach (zmiana średnicy). Rozpoznaje się ją po przejściu z większej średnicy na mniejszą, bez części sterujących.
- "zwężce" – element związany ze zwężeniem przekroju; w zależności od kontekstu może być rozumiany jako określony typ zwężenia/kształtki. Również nie jest armaturą i nie ma elementu do sterowania przepływem.
Wskazówka egzaminacyjna: najpierw oceń, czy na ilustracji widoczny jest mechanizm sterowania przepływem (to sugeruje zawór). Jeśli widzisz wyłącznie zmianę geometrii rury (kierunek lub średnica), to zwykle chodzi o kolano albo element redukcyjny.
