KWALIFIKACJA BUD14 + BUD15 - STYCZEŃ 2022 (test 3)

PYTANIE NR 11.

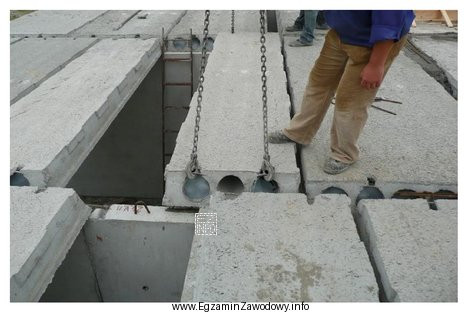

Na ilustracji przedstawiono montaż stropu prefabrykowanego
Ilustracja przedstawia proces montażu stropu prefabrykowanego płytowego płaskiego, co jest związane z zawodem technika robót
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Strop płytowy płaski to rozwiązanie, w którym elementem nośnym jest zasadniczo płyta o gładkim spodzie, bez wyraźnych żeber, belek i bez wypełnień pustakami. Stropy gęstożebrowe oraz belkowo‑pustakowe rozpoznaje się po regularnych żebrach/belkach i obecności pustaków między nimi.

Pełne wyjaśnienie:

"Płytowego płaskiego" to poprawne określenie wtedy, gdy na montażu prefabrykowanego stropu widać, że konstrukcja nośna ma postać płyty, a od spodu nie występują charakterystyczne, powtarzalne żebra ani belki tworzące ruszt. W praktyce oznacza to, że główną pracę nośną wykonuje płyta, a powierzchnia od dołu jest zasadniczo gładka (w sensie konstrukcyjnym), bez podziału na liczne wąskie pola jak w stropach żebrowych.

Odpowiedź "płytowo-żebrowego" opisuje układ, w którym obok płyty występują wyraźne żebra (lokalne pogrubienia/żebra nośne), co zmienia wygląd i schemat pracy konstrukcji. Jeżeli na ilustracji nie ma jednoznacznych żeber, ta opcja jest nieadekwatna.

Odpowiedź "gęstożebrowego" jest typowa dla stropów, w których widoczne są liczne, powtarzalne żebra w małych rozstawach, a przestrzenie między nimi są zwykle wypełniane elementami lekkimi. Jeśli na montażu nie widać takiej "gęstej" siatki żeber, wybór tej opcji wynika zwykle z mylenia popularnej technologii z pokazanym rozwiązaniem.

Odpowiedź "belkowo-pustakowego" dotyczy stropów, w których kluczowe są belki oraz pustaki (elementy wypełniające) układane między belkami. Cechą rozpoznawczą są właśnie pustaki i rytm belek; brak tych elementów na ilustracji powinien skłaniać do odrzucenia tej odpowiedzi.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi warto mentalnie sprawdzić trzy pytania kontrolne: (1) czy widać pustaki/wypełnienia? (2) czy widać regularne żebra/belki? (3) czy zasadniczo dominuje płyta? Taki krótki "checklist" ogranicza wybór na podstawie skojarzeń.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Strop prefabrykowany to strop wykonywany z gotowych elementów (np. płyt, belek), które są produkowane poza budową i montowane na miejscu. Na budowie wykonuje się zwykle ułożenie elementów, ewentualne zbrojenie uzupełniające oraz połączenia/warstwę nadbetonu, zależnie od systemu.
Najczęściej rozpoznasz go po tym, że dominuje płyta jako element nośny, a od spodu nie ma regularnych żeber ani belek. W odróżnieniu od stropów żebrowych nie widać rytmu wielu wąskich żeber ani pól z wypełnieniami pustakami.
W stropie płytowym głównym elementem jest płyta, bez wyraźnych żeber kształtujących przekrój. W stropie płytowo‑żebrowym oprócz płyty występują żebra (lokalne wzmocnienia), które zmieniają wygląd od spodu i sposób przenoszenia obciążeń.
Bo jest bardzo często omawiany na zajęciach i na budowach, więc działa "pierwsze skojarzenie". Dodatkowo słowo "żebrowy" pojawia się w kilku nazwach. Żeby uniknąć błędu, szukaj cech: wielu powtarzalnych żeber i zwykle elementów wypełniających między nimi.
To strop, w którym nośność zapewniają belki, a przestrzenie między nimi wypełniają pustaki (elementy lekkie, nienośne lub częściowo współpracujące zależnie od systemu). Na rysunku/zdjęciu zwykle widać wyraźny układ belek i "pola" z pustakami.
Najczęściej w budownictwie mieszkaniowym i mniejszych obiektach, gdzie liczy się prosty montaż z powtarzalnych elementów. Dla betoniarza-zbrojarza ważne jest prawidłowe przygotowanie podparcia montażowego, zbrojenia uzupełniającego i warstwy nadbetonu (jeśli przewidziana).
Kluczowe są: prawidłowe oparcie elementów na podporach/ścianach, stabilizacja w czasie montażu, ewentualne zbrojenie uzupełniające, poprawne wykonanie połączeń oraz zachowanie technologii betonowania i pielęgnacji nadbetonu (gdy występuje). Błędy zwykle wynikają z pośpiechu i braku kontroli detali.
Zwykle nie. To typ zadania "rozpoznawczego", gdzie informacja rozstrzygająca jest na rysunku/zdjęciu. Bez ilustracji pozostaje zgadywanie, bo same nazwy typów stropów są podobne. Na egzaminie najpierw opisz sobie w głowie cechy widocznej konstrukcji, dopiero potem czytaj odpowiedzi.
Najczęstsze błędy to: wybór na podstawie znajomej nazwy (bez analizy cech), pomijanie szczegółów (np. czy są pustaki), oraz mylenie stropu żebrowego z płytowym, gdy żebra są słabo widoczne na zdjęciu. Pomaga porównywanie: płyta vs żebra vs belki+pustaki.
Najlepiej połączyć teorię z obrazami: zrób notatkę z 3–4 cech rozpoznawczych dla każdego typu i ćwicz na zdjęciach/rysunkach. Dobrze działa też metoda fiszek: z jednej strony nazwa, z drugiej "po czym poznać". Na egzaminie szukaj najpierw elementów charakterystycznych.
info

Statystycznie 44% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Strop płytowy płaski to rozwiązanie, w którym elementem nośnym jest zasadniczo płyta o gładkim spodzie, bez wyraźnych żeber, belek i bez wypełnień pustakami."

Materiały:

  • Podręczniki i skrypty do technologii robót betoniarskich i żelbetowych (działy: stropy, prefabrykacja)
  • Katalogi/systemy stropów prefabrykowanych producentów (część opisowa i rysunki montażowe)
  • Materiały dydaktyczne szkół branżowych/CKZ dotyczące rozpoznawania typów stropów na rysunkach i zdjęciach
