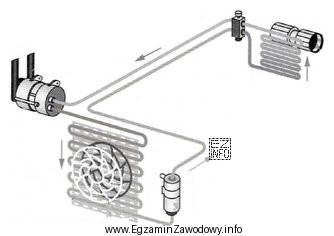

Schemat układu klimatyzacji w pojeździe przedstawia obieg czynnika chłodniczego oraz charakterystyczne podzespoły służące do sprężania, skraplania, rozprężania i odparowania czynnika. W typowym ujęciu spotyka się takie elementy jak sprężarka, skraplacz, osuszacz/filtr, element dławiący (np. zawór rozprężny) oraz parownik. Taki zestaw komponentów i zamknięty obieg jest cechą wyróżniającą klimatyzację na schematach.
Odpowiedź "klimatyzacji" jest poprawna, ponieważ tylko ten układ ma funkcję chłodzenia i osuszania powietrza w kabinie przy użyciu czynnika chłodniczego oraz specyficznych wymienników ciepła (skraplacz i parownik) współpracujących ze sprężarką.
- "wspomagania" jest błędne, bo układ wspomagania kierownicy (hydrauliczny/elektrohydrauliczny) służy do zmniejszenia siły potrzebnej do skrętu i na schemacie kojarzy się z przekładnią kierowniczą, pompą i przewodami ciśnieniowymi, a nie z parownikiem/skraplaczem.
- "smarowania" jest błędne, bo układ smarowania dotyczy obiegu oleju silnikowego (pompa oleju, filtr oleju, kanały olejowe, miska olejowa). Nie zawiera typowych elementów obiegu czynnika chłodniczego.
- "chłodzenia" jest błędne, ponieważ układ chłodzenia silnika pracuje na płynie chłodniczym i obejmuje m.in. chłodnicę cieczy, pompę cieczy oraz termostat. Jego celem jest utrzymanie temperatury silnika, a nie realizacja obiegu czynnika chłodniczego dla komfortu kabiny.
Wskazówka egzaminacyjna: przy rozpoznawaniu schematu najpierw identyfikuj medium i funkcję układu. Jeśli widzisz typowy łańcuch sprężanie–skraplanie–rozprężanie–odparowanie, najczęściej jest to klimatyzacja (HVAC).
